回迁住宅地下室通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:10150平方米
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计年代:近代
  • 设计内容:通风,防排烟,其它
  • 送风方式:散流器送风
  • 项目所在地:四川

一、项目概要:
该项目位于四川省,是一个回迁住宅地下室项目,地下2层,总建筑面积10150m2。
图纸内容主要包含设计施工说明,主要设备材料表及图例,通风、防排烟系统一览表,加压送风系统示意图,机房平、剖面图,通风平面图等...

二、 通风防排烟 系统:
1.通风系统:地下汽车库设机械排风系统,通过直通室外的车道或风井自然进风。地下自行车库设机械排风系统,车道自然进风。地下设备用房设机械通风系统。变配电房设事故后排风...
2.防排烟系统:
地下汽车库、自行车库机械排风系统兼作火灾时排烟系统,自然补风,排烟量以换气次数按6次/h计。1#楼防烟楼梯间分段(井道在16层楼板封断)设机械加压送风系统,加压送风系统的下段风机设于地下室。合用前室地上部分自然排烟,地下部分设机械加压送风系统,风机设于地下室...

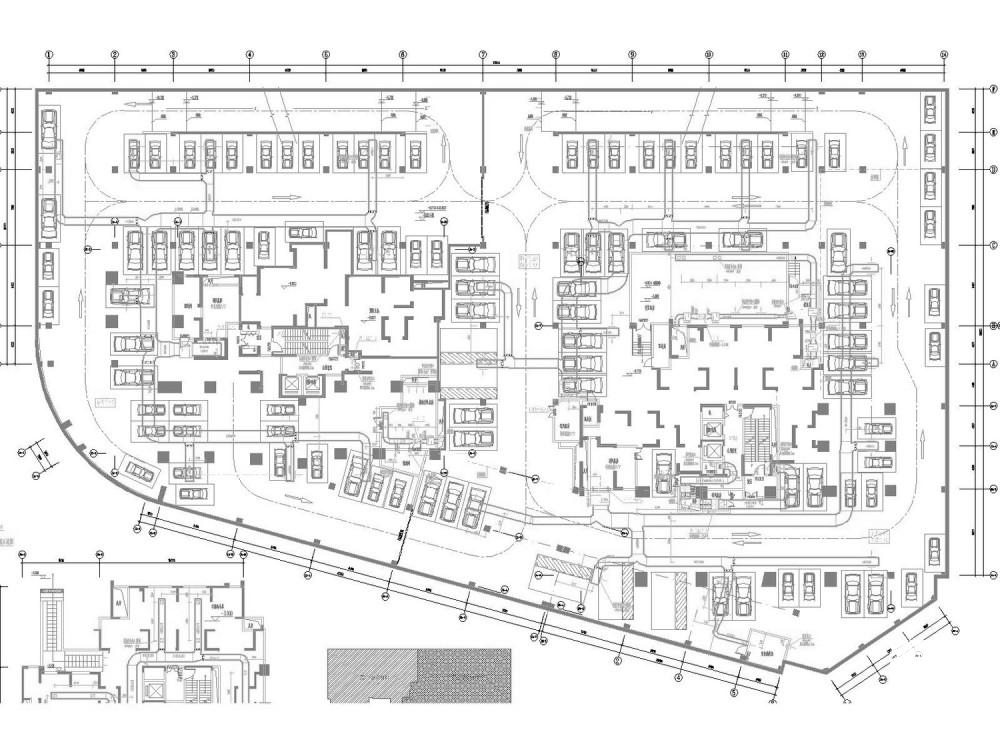

地下一层通风平面图

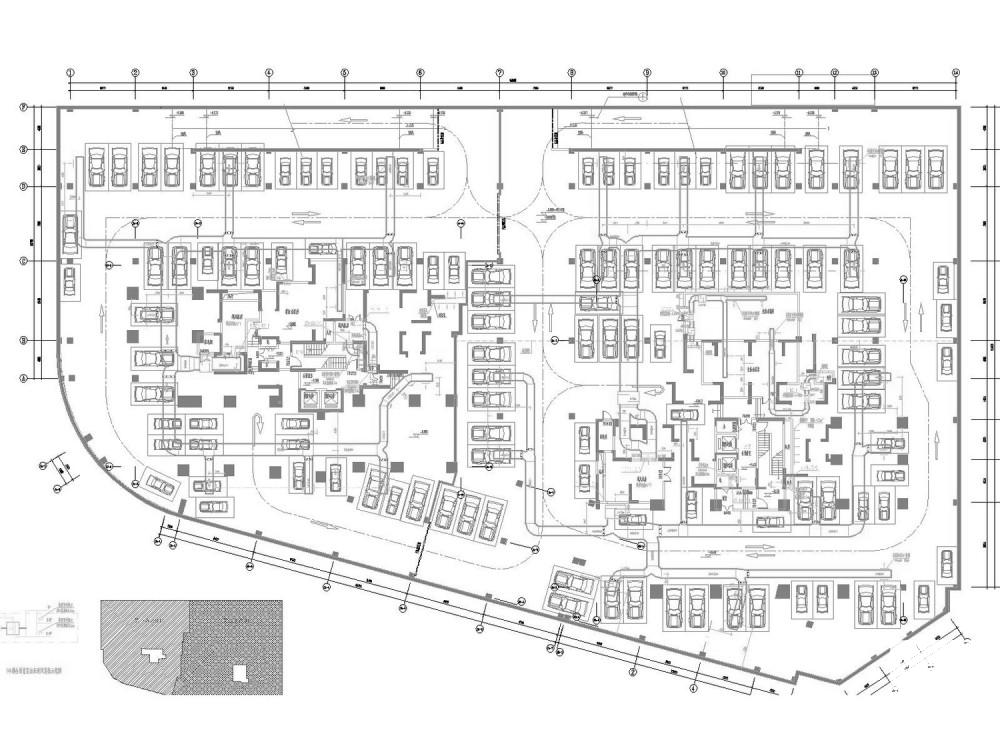

地下二层通风平面图

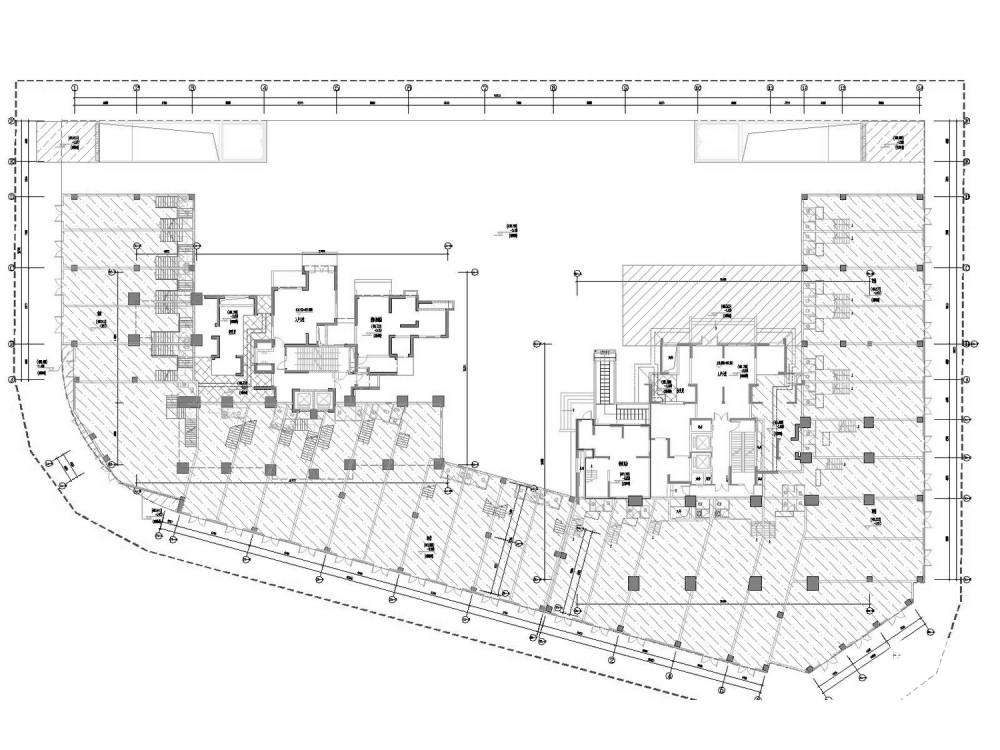

回迁商住楼地下顶板层平面图
