17403平米6层厂房改造空调通风及防排烟系统设计施工图纸

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:17403.2平方米
  • 地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:38张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:水地源热泵
  • 空调系统:空气-水系统
  • 水系统:单式泵,定流量,双管制,异程式
  • 送风方式:散流器送风
  • 节点大样:集分水器
  • 项目所在地:上海

附件详情

一、项目概要:

该项目位于上海市,是一厂房改造项目,建筑规模:地上6层,建筑高度23.5米,总建筑面积17403.2平方米(其中原有建筑面积4900.0平方米,扩建建筑面积12503.2平方米)。图纸内容包含设计施工说明,主要设备材料表及图例,防排烟平面图,正压送风系统图,排烟系统图,空调系统原理图,空调水立管原理图,机组接管详图,空调风管平面图,空调水管平面图,制冷机房设备基础图,制冷机房设备定位图,制冷机房水管平面图,地源热泵地埋管系统图,室外地埋管干管连接平面图等...

二、空调系统:

1.冷热源:采用地源热泵机组...

2.风系统:采用风机盘管加新风系统...

3.水系统:一次泵定流量,两管制异程式系统...

三、 通风防排烟 系统:

1.该项目南侧疏散楼梯间利用外窗自然排烟,五层内可开启外窗总面积之和均大于2m, 且顶层设有不小于0.8m 的可开启外窗;
2.该项目北侧疏散楼梯间采用机械正压送风系统,送风机设在屋顶;
3.该项目内走道采用机械排烟系统,排烟风机设在屋面上;
4.一层北侧面积超100m 的无外窗的商铺;二层北侧面积超100m 的无外窗的办公室及三层北侧面积超100m 的无外窗的餐厅均采用机械排烟系统,排烟风机安装在四楼庭院的耐火极限超1小时不燃烧体维护的专用小室内;
5.一层南侧商业建筑面积大于500m ,采用自然排烟方式,排烟窗面积根据火灾模型计算;
6.二层南侧大空间办公室采用自然排烟,排烟窗可开启有效面积不小于办公室面积的2%;
7.房间面积大于100m 小于500m 的可对外开窗的房间,采用自然方式排烟,设置可开启有效面积不小于房间面积2%的排烟窗...

一层空调水管平面图

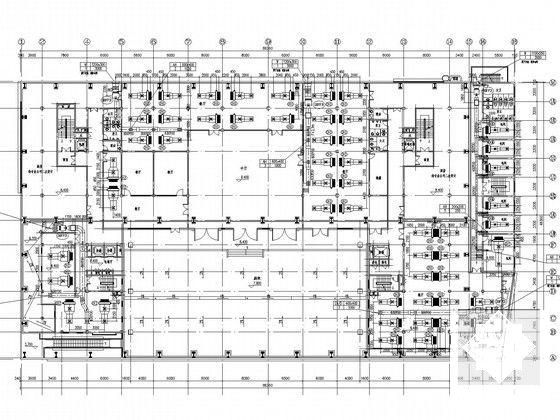

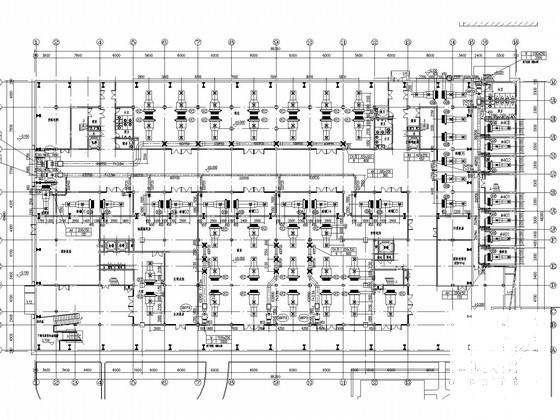

二层空调风管平面图

三层空调风管平面图

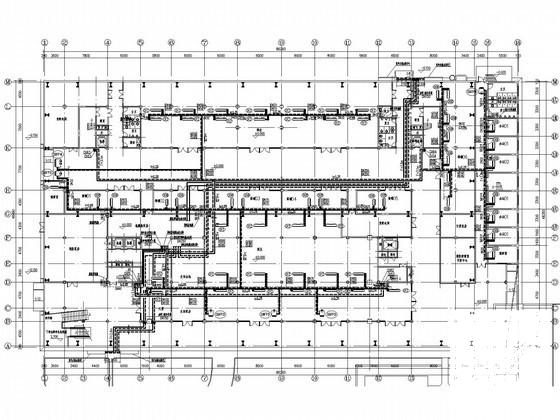

三层空调水管平面图

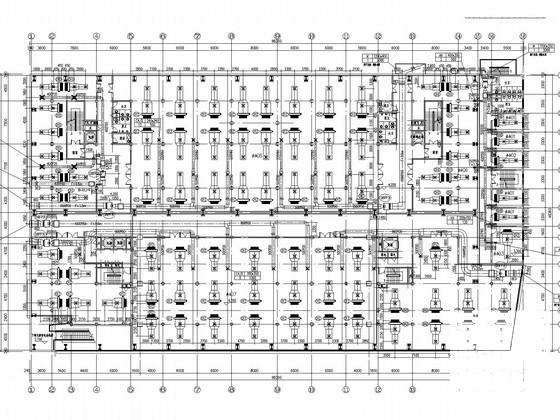

四层空调风管平面图

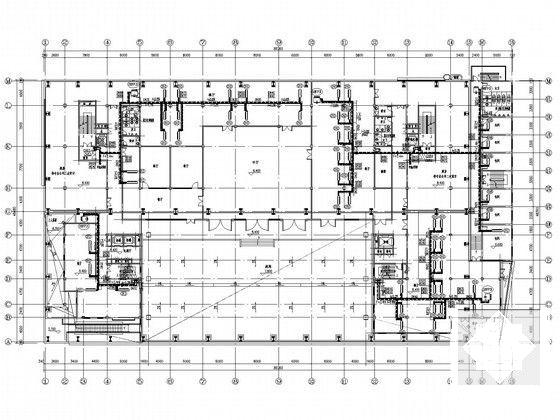

四层空调水管平面图

二层空调水管平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 厂房防排烟设计 - 1
    厂房防排烟设计 - 1
  • 厂房防排烟设计 - 2
    厂房防排烟设计 - 2
  • 厂房防排烟设计 - 3
    厂房防排烟设计 - 3
  • 厂房防排烟设计 - 4
    厂房防排烟设计 - 4
  • 厂房防排烟设计 - 5
    厂房防排烟设计 - 5
  • 厂房防排烟设计 - 6
    厂房防排烟设计 - 6
  • 厂房防排烟设计 - 7
    厂房防排烟设计 - 7
  • 厂房防排烟设计 - 8
    厂房防排烟设计 - 8
以上是部分截图,请下载附件后查看完整高清内容
