30层住宅楼通风防排烟设计CAD施工图纸(设计说明)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:30层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:安徽

附件详情

  • 通风设计与施工说明

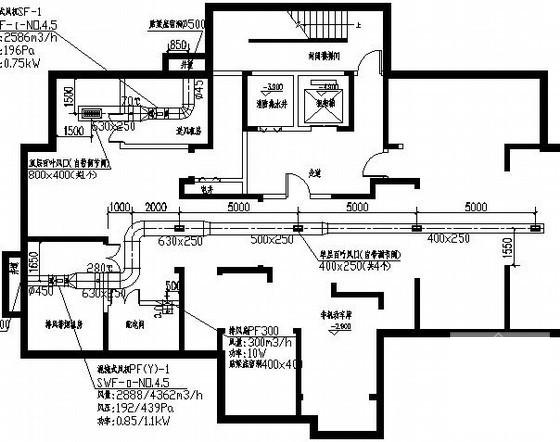

  • 地下一层通风平面图

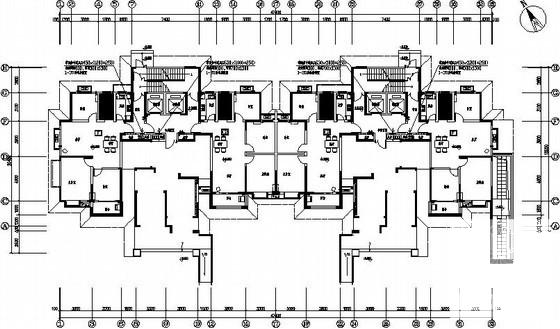

  • 标准层通风平面图

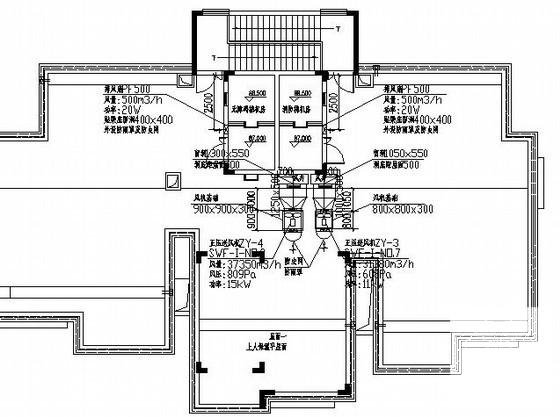

  • 机房通风设计图

附件详情

一、项目概要:
该项目为阜阳颍河水岸住宅小区工程 ,地上30层为住宅,地下1层为非机动车库。
二、设计范围:
1.地上防烟楼梯间满足自然排烟条件,采用自然排烟。
2.地下楼梯间为封闭楼梯间,满足自然通风采光,采用自然排烟。

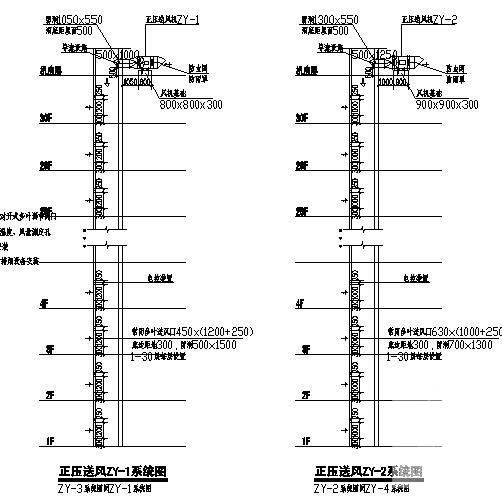

3.前室、合用前室设置正压送风系统,风井内衬铁皮,风机设于机房层。前室、合用前室
4.地下非机动车库设机械排风、排烟系统。排风量、排烟量分别按4次/h、6次/h计算......

,图纸共14张。




以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 30层住宅楼通风防排烟设计CAD施工图纸(设计说明) - 1
    第 1 张图
  • 30层住宅楼通风防排烟设计CAD施工图纸(设计说明) - 2
    第 2 张图
  • 30层住宅楼通风防排烟设计CAD施工图纸(设计说明) - 3
    第 3 张图
  • 30层住宅楼通风防排烟设计CAD施工图纸(设计说明) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
