40000平米2层火车站地下空间通风防排烟系统设计施工大样图

  • 设计说明:有
  • 建筑类别:交通建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:40000平方米
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 送风方式:侧面送风,散流器送风,孔板送风,喷口送风,条缝送风,旋流风口送风
  • 项目所在地:广西

附件详情

一、项目概要:

该项目是一个火车站地下空间建筑,地下二层,建筑面积约4w平米。图纸内容包含设计及施工说明,主要设备材料表及图例,采暖通风平面图,地暖平面图,采暖系统图,采暖干管平面图,通风系统图等...

二、通风系统设计:

1)人员掩蔽部战时设有清洁、滤毒和隔绝三种通风方式,物资库设有清洁和隔绝二种通风方式,专业队装备掩蔽部的战时通风利用战时有利时机采用平时通风设备进行适当通风。2)进风系统由消波设施、油网滤尘器、过滤吸收器、进风机、手动密闭阀等防护通风设备组成;进风系统满足三种通风方式的进风要求。3)排风系统设于人员主要出入口。清洁式排风由排风机经两道手动密闭阀门、扩散室、防爆波活门排至室外。滤毒式排风为超压排风,自排气活门、防毒通道、简易洗消间、扩散室、防爆波活门排至室外。4)进入发电机房处防毒通道的超压排风须与主体超压排风错开进行...

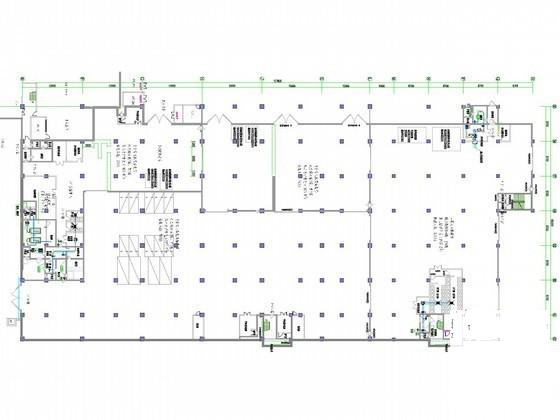

人防地下室战时通风平面图(二)

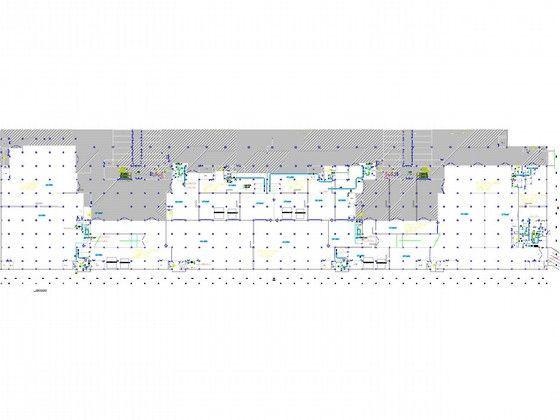

人防地下室战时风管预埋件平面图

人防地下室战时通风平面图

第三防护单元进风口部通风大样图

第八防护单元进风口部及发电机房通风大样图
