现代大型城市地下轨道空调通风及防排烟系统设计施工大样图
-
建筑类别：交通建筑
-
建筑高度类型：多层建筑
-
地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：91张
-
设计年代：近代
-
设计内容：空调,通风
-
冷热源：电动压缩式冷水机组
-
空调系统：全空气系统,空气-水系统
-
送风方式：散流器送风
-
节点大样：冷却塔,风机盘管,制冷机组,空气处理机组,管道支吊架
-
项目所在地：湖南
附件详情
该项目是一个现代大型城市地下轨道建筑。地下2层。图纸内容包含设计施工说明，主要设备材料表及图例，车站通风空调总平面图，通风系统原理图，大系统通风空调平面图，通风空调小系统原理图，小系统通风空调平面图，水系统原理图，水系统平面图备用，设备
平面布置图
，空调平面图，冷却塔安装平面图，风管及水管防火封堵详图，防火阀安装大样图，风水管支吊架安装大样图，管道及设备保温大样图等...
湖南现代大型城市地下轨道空调通风及防排烟系统设计施工

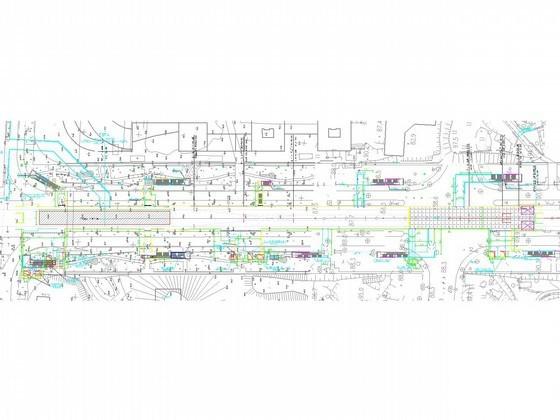

通风空调总平面图

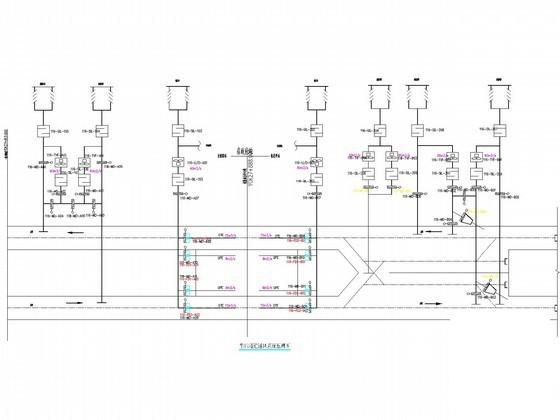

车站隧道通风系统原理图
车站通风空调小系统原理图（一）

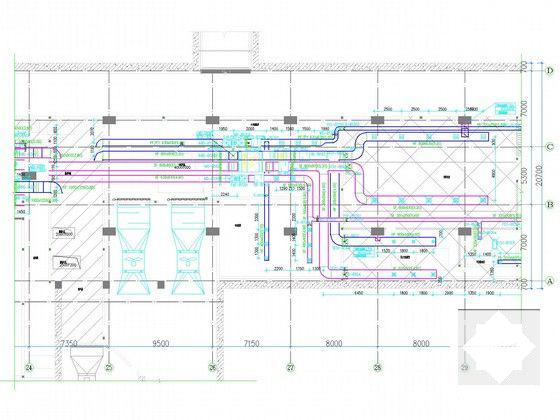

站厅层25-29轴小系统通风平面图
