地下车库及水泵房通风防排烟系统设计施工大样图

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 节点大样:空气处理机组
  • 项目所在地:安徽

附件详情

  • 通风设计施工说明
  • 图例、资料目录
  • 排烟/排风风机安装大样图
  • 地下室通风、防排烟平面图
  • ......

附件详情

1.项目概要:
工程为9栋楼的地下一层车库通风及防排烟系统设计,分为6个防火区,其中4#为地下水泵房,仅设置平时送风、排风系统。
2.通风系统:
(1)工程设置排风风机,排风量满足换气次数不少于四次的要求。设置一个补风机,补风量按照排风量百分之八十以上进行确定。
(2)自行车道采用自然补风的补风方式。
(3)工程设置单速排风/排烟风机。平时排风,火灾时排烟。排风量满足换气次数不少于四次的要求。火灾排烟量按照不少于四次换气次数进行确定......

图纸共19张

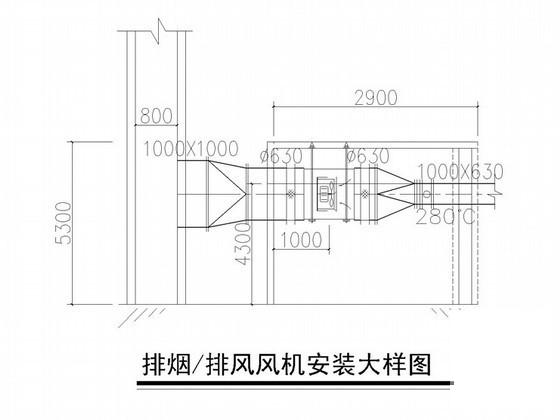

风机安装大样图

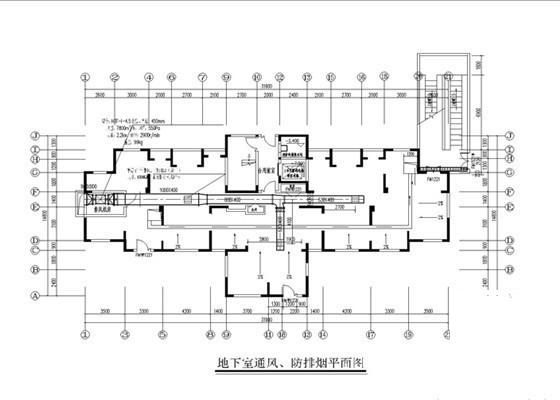

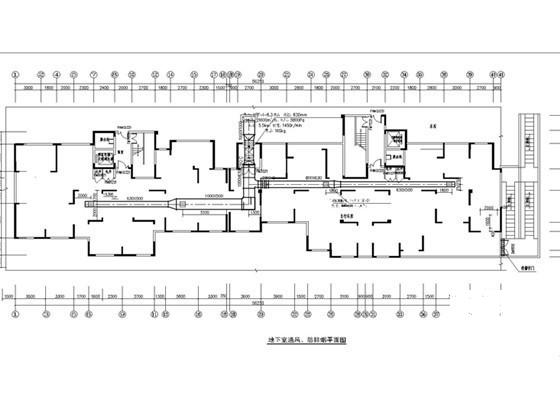

地下室通风、防排烟平面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 地下车库防排烟设计 - 1
    地下车库防排烟设计 - 1
  • 地下车库防排烟设计 - 2
    地下车库防排烟设计 - 2
  • 地下车库防排烟设计 - 3
    地下车库防排烟设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
