地下车库人防通风排烟系统设计施工大样图

  • 设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:4张
  • 设计年代:近代
  • 设计内容:通风,防排烟,人防
  • 送风方式:散流器送风
  • 项目所在地:海南

附件详情

一、项目概要:

该项目是一个地下车库建筑。图纸内容包含设计施工说明,主要设备材料表及图例,平时通风平面图,战时通风平面图,人防口部大样图及原理图等...

二、系统设计:

1、本地下车库设机械排风和排烟合用同一系统。车库共分为三个防火分区,共6台消防风机,平时排风时每个防火分区可开启一台进行排风,从车道口或者人防送风口补风;整个车库采用CO探测器放置最不利点探测CO的浓度,浓度超过3cm3/m3时,开启风机进行排风。火灾时开启着火的防火分区的所有排烟风机,进行机械排烟。风机由消防控制中心进行控制。
2、地下室变配电及水泵房等采用机械排风,通过补风口自然补风;内走道采用机械排烟系统,通过补风口自然补风。设备房区排风及排烟合用同一系统,平时板式排烟口关闭,支管上的电动防火调节阀开启,B1-FP03管道上的电动防火阀关闭,进行排风,通过补风口进行补风。着火时关闭所有的电动防火调节阀,同时开启板式排烟口,机械排烟。通过补风口进行补风。火灾过后,开启B1-FP03风机及其管路上的电动防火阀,对变配电房或者弱电机房排灭后后的废气。排风系统切换由消防控制中心统一控制。
3、封闭楼梯间通过一层的外窗自然通风。
4、排烟风机选用符合消防要求的高温排烟风机...

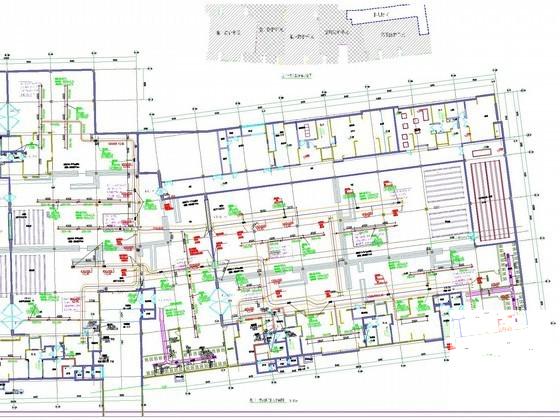

地下一层平时通风平面图(二)

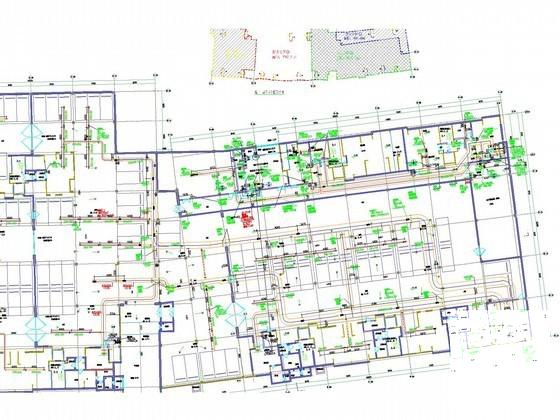

地下一层战时通风平面图(一)

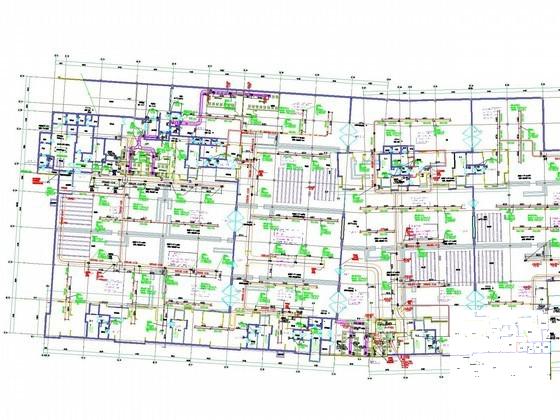

地下一层战时通风平面图(二)

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

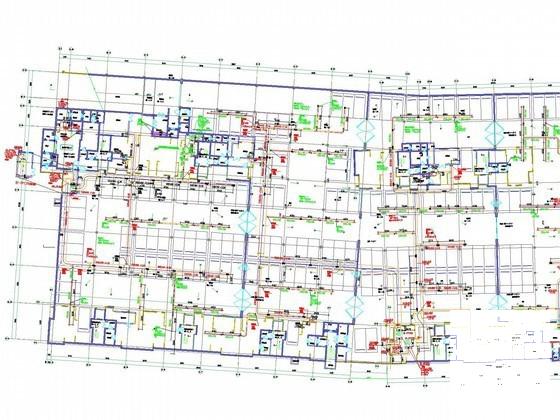

  • 地下车库排烟通风 - 1
