13476平米高级住宅地下室通风防排烟施工图纸

附件详情

一、项目概要
1.该项目为四川某高级住宅二期地下车库，地下共1层，分为7个防火分区，建筑面积13475.95m，停车车位数量共439个。
2.该资料包括地下车库送排风系统、防排烟系统，变配电房、发电机房及储油间、水泵房送风排系统。

二、防排烟、通风系统设计

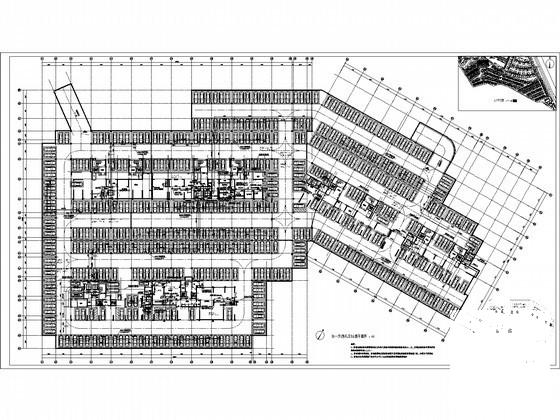

1.地下车库位于地下负一层，共4个防火分区，根据规范及使用功能划分为7个防烟分区，每个防烟分区单独设置机械排风（烟）系统。
2.地下车库平时排风系统与着火时排烟系统合用，采用机械排风（烟）系统，且各防烟分区设置独立的排风（烟）系统；排风（烟）风机采用双速低噪音离心风机柜，平时低速排风，火灾时高速排烟。

地下车库防火分区一、三采用自然补风方式，防火分区二、四设置机械补风系统。
