8层办公楼通风防排烟设计CAD施工图纸（地下室、人防）

附件详情

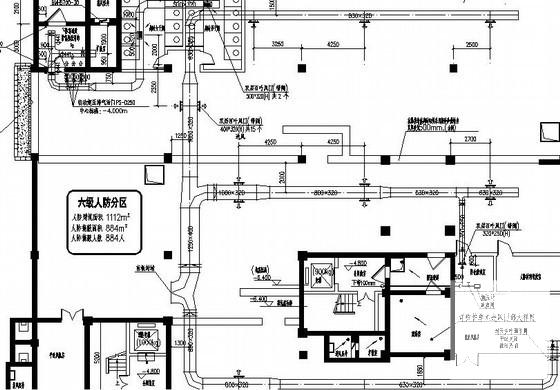

1.该项目为二类高层办公楼，1#、2#建筑物分别为地上8层，地下1层。

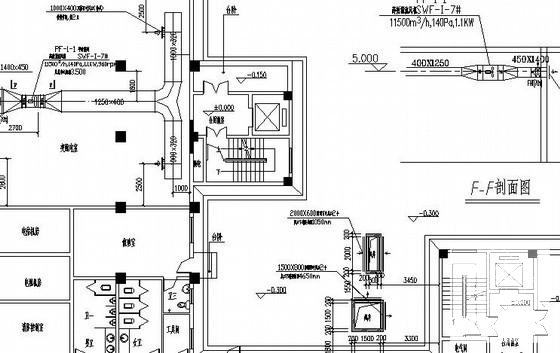

2.通风排烟：办公室通风采用分体式空调。地下室一层车库为两个防火分区，排风和排烟共用一套系统，平时设三套机械排风排烟系统，选用三台柜式离心风机,利用车道自然进风。平时排风排烟均按换气次数6次/h计算（以3米高度计）。地下室生活水泵房设一套机械排风排烟系统（PY(F)-D-4)，换气次数按6次/h计算，

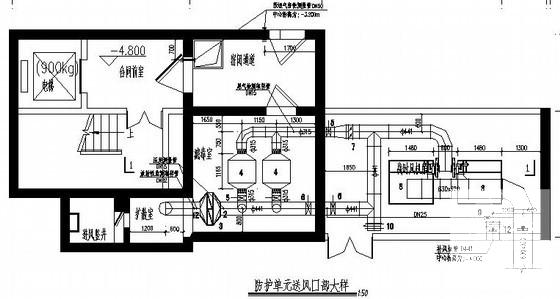

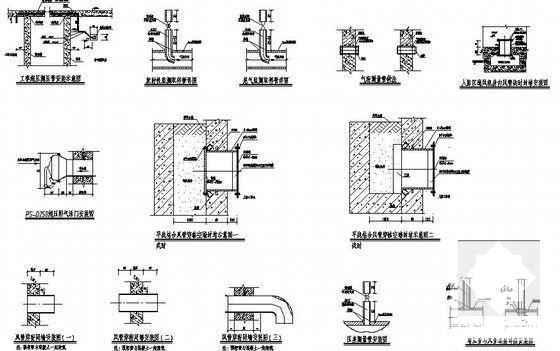

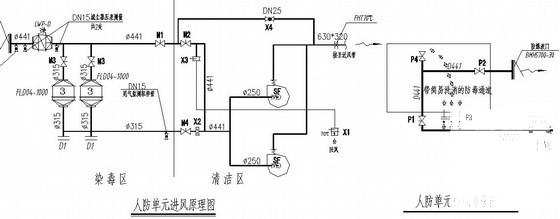

3.人防系统：地下室设一个六级人防防护单元。人防防护单元内设两个口部，一个排风口部、一个进风口部。进风口部设有清洁式、滤毒式、隔绝式三种通风方式，通过阀门控制，通风方式可相互转换。清洁式通风量为5.2m/h人，滤毒式通风量为2.1m/h人，所有平时排风管穿越防护外墙，战时均应封堵.......

，图纸共10张。
