地下室通风排烟设计施工图纸

  • 设计详细说明:有
  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计年代:近代
  • 设计内容:通风, 防排烟, 人防
  • 项目所在地:安徽

附件详情

  • 通风、排烟设计说明、
  • 地下室防火分区示意图

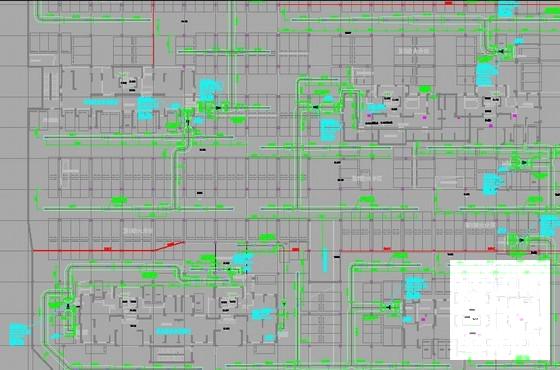

  • 地下室 通风防排烟 平面图
  • 系统施工图

附件详情

该项目位于蚌埠市,为地下室通风、防排烟设计项目,汽车库按规范要求共九个防火分区,超过2000平米划为两个防烟分区,层高3.9米,部分区域降板300,平时为汽车库、自行车库,设备用房。自行车库以及与自行车库相连的配电间通风......
通风及防排烟:地下汽车库设机械排风,排烟合用系统,排风、排烟换气次数分别为6次/h,采用顶板通风采光井或汽车坡道自然进风。风机吊装,采用耐火极限不低于1小时的防火板包裹。泵房、配电间,设机械排风系统,自然进风,按4次/h计算。自管配电房设机械送排风系统,按12次/h计算,送风量为排风量的80%,风机吊顶安装......

,图纸共6张。

地下室通风防排烟平面图二

地下室通风防排烟平面图三

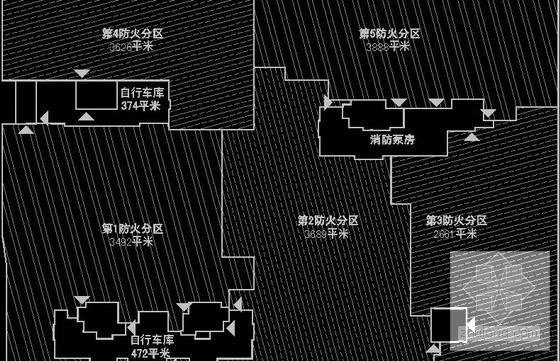

地下室防火分区示意图
