54000平米高层住宅通风防排烟系统设计施工图纸

  • 建筑类别:住宅建筑,综合建筑,商业建筑
  • 建筑类型:高层建筑
  • 建筑设计面积:54000平方米
  • 建筑高度:103m
  • 地上楼层:33
  • 地下楼层:2
  • 地下室:车库,商业,仓储,其它
  • 设计阶段:施工图设计
  • 设计内容:通风,防火排烟
  • 附件设计说明:有,设计参数,施工安装要求
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

  • 资料目录
  • 主要设备材料表
  • 工程设计与施工说明
  • 加压送风平面图
  • 机房屋面加压风机 平面布置图
  • 加压送风系统原理图

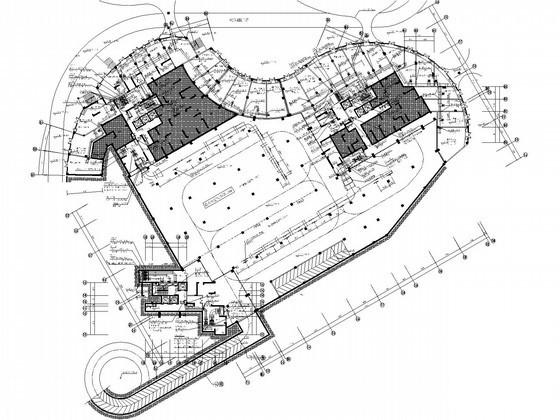

  • 地下层 通风防排烟 平面图

附件详情

稿件为重庆某小区3栋高层住宅楼和地下室通风及防排烟系统设计施工图纸;总建筑面积约5.4万平米,地上33层,地下共2层,建筑高103米。
设计内容:建筑物的通风、防排烟设计。 建筑物防烟楼梯间及合用前室的均采用加压送风的防烟方式,地下汽车库设置机械通风兼机械排烟系统,卫生间、厨房、电梯机房设计通风系统。

,图纸共23张。

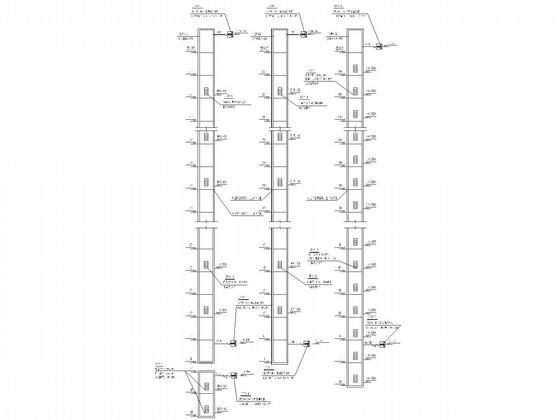

加压送风系统图

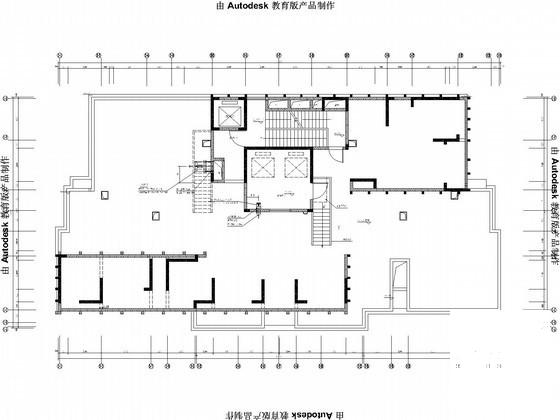

屋面加压风机平面布置图

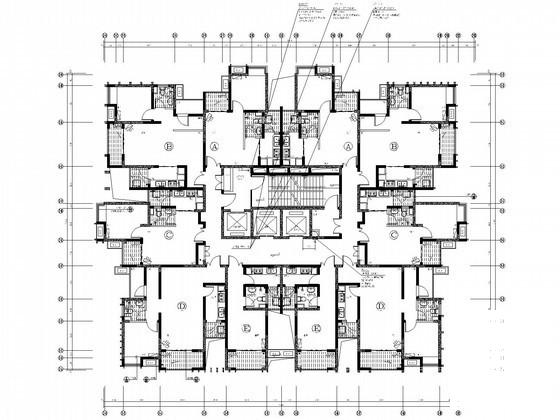

加压送风平面

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 高层防排烟设计 - 1
    高层防排烟设计 - 1
  • 高层防排烟设计 - 2
    高层防排烟设计 - 2
  • 高层防排烟设计 - 3
    高层防排烟设计 - 3
  • 高层防排烟设计 - 4
    高层防排烟设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
