46959平米高层五星酒楼空调通风及防排烟系统

  • 设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑设计面积:46959.33平方米
  • 地上层数:20层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:46张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,机房,其它
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:单式泵,变流量
  • 送风方式:散流器送风
  • 节点大样:冷却塔,风机盘管,制冷机组
  • 项目所在地:内蒙古
一、项目概要:
本项目位于内蒙古自治区,是一个高层五星级酒店建筑,地上20层,地下1层,总建筑面积46959.33平方米。图纸内容主要包含设计施工说明,主要设备材料表及图例,制冷机房、换热站平面布置图,制冷机房系统原理图,换热站系统原理图,锅炉房 平面布置图 ,锅炉房系统原理图,冷热源机房剖面图,防排烟系统原理图,采暖水系统原理图,空调通风系统原理图,空调水系统原理图,风管平面图,采暖、空调水干管平面图,水管平面图,空调设备控制原理及接管大样图,空调机房大样图...
二、冷热源:
1.离心机组。
2.螺杆机组。
3.市政热力供暖。
4.除湿热泵,直流蒸汽锅炉...
三、空调系统:
1.空调机组及风机盘管采用四管制空调系统,在需要时可根据不同房间的需要同时供冷和供热。冷热水管采用异程式连接。
2.酒店空调冷冻水系统采用一次泵变频系统。
3.大堂、大堂吧、全日餐厅、宴会厅等采用全空气空调系统,办公室、会议室、包间等采用风机盘管加新风的空调系统...
四、采暖系统:
1.一层大堂、大堂吧、全日餐厅、游泳池设置地板采暖及散热器。
2.采暖系统均采用下供下回双管异程式系统。 3.裙房及地下室靠外墙区域设置散热器值班采暖...
五、通风排烟系统:
1.地下厨房及地上封闭厨房均设置事故排风系统,换气次数>12次/h。
2.各厨房均设置局部送排风系统和全面送排风系统。
3.各防烟楼梯间及其前室、合用前室分别设置正压送风系统...
地下二层风管平面图

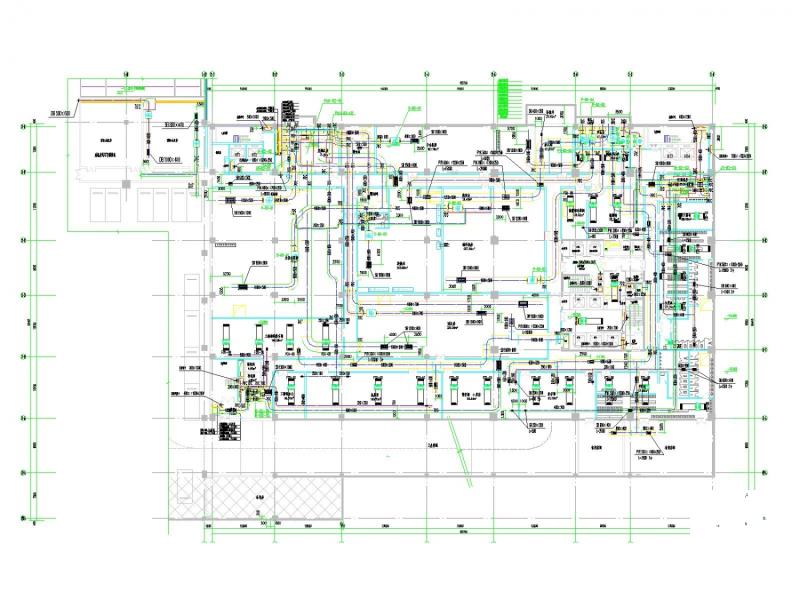

地下一层风管平面图

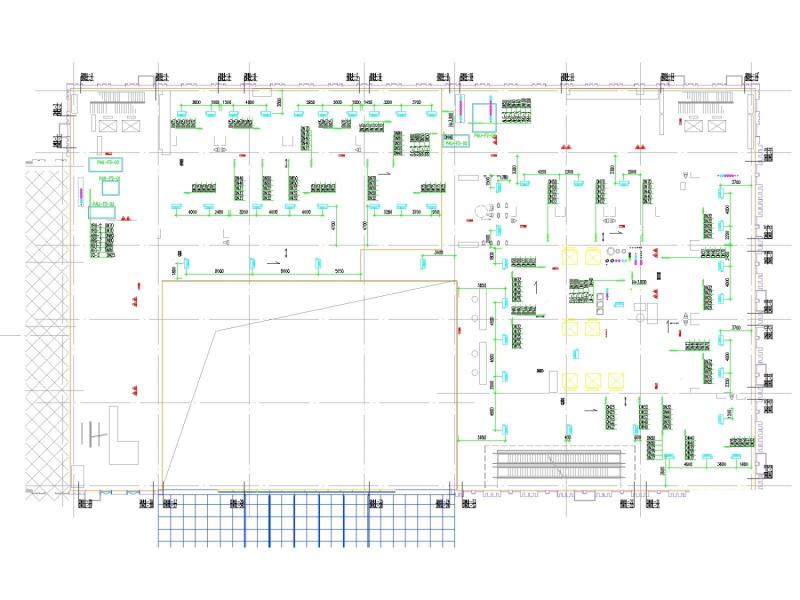

二层风管平面图
二层水管平面图

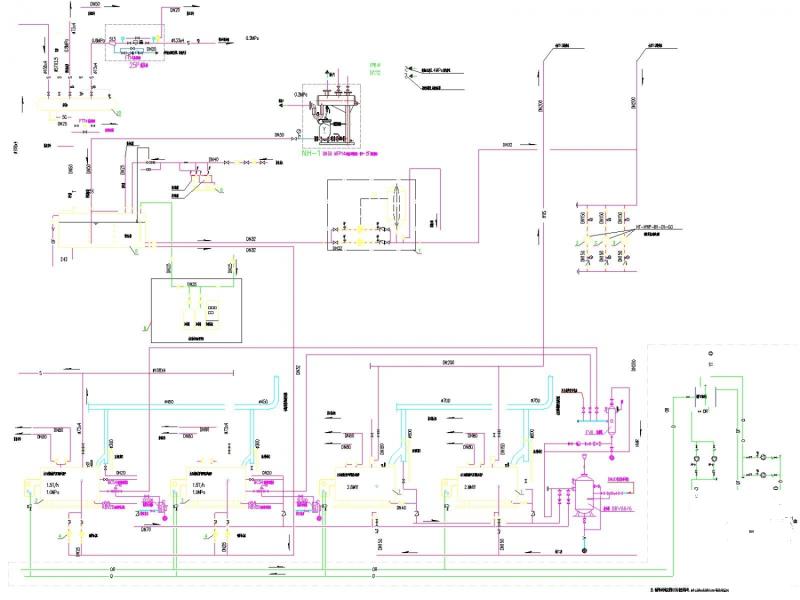

锅炉房系统原理图
制冷机房系统原理图
一层风管平面图
一层水管平面图
以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 通风空调及防排烟 - 1
    通风空调及防排烟 - 1
  • 通风空调及防排烟 - 2
    通风空调及防排烟 - 2
  • 通风空调及防排烟 - 3
    通风空调及防排烟 - 3
  • 通风空调及防排烟 - 4
    通风空调及防排烟 - 4
  • 通风空调及防排烟 - 5
    通风空调及防排烟 - 5
  • 通风空调及防排烟 - 6
    通风空调及防排烟 - 6
  • 通风空调及防排烟 - 7
    通风空调及防排烟 - 7
  • 通风空调及防排烟 - 8
    通风空调及防排烟 - 8
以上是部分截图,请下载附件后查看完整高清内容
