5层办公楼空调通风及防排烟系统设计施工图纸

附件详情

1.项目概要：该项目为4栋多层建筑，其中1#楼为二层公建，建筑面积2198.96平方米，3#楼为底层架空停车及设备用房，上部五层公建，建筑面积4881.5平方米，2#楼为底层架空停车，上部四层公建，建筑面积2917.36平方米，食堂为二层公建，建筑面积934.33平方米，建筑高度均小于15m......
2.冷、热源：

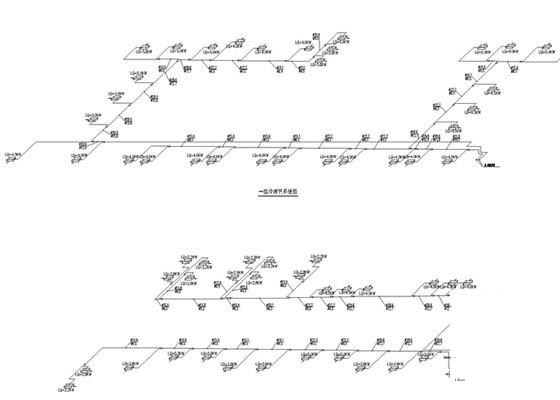

该资料范围内空调服务建筑面积约1498m2，1#楼一层二层空调系统采用变制冷剂流量多联式空调（热泵）系统。该系统全年运行，按建筑的需求供给冷量、热量；2#楼、3#楼均采用分体壁挂或分体柜式空调......
3.空调风系统：

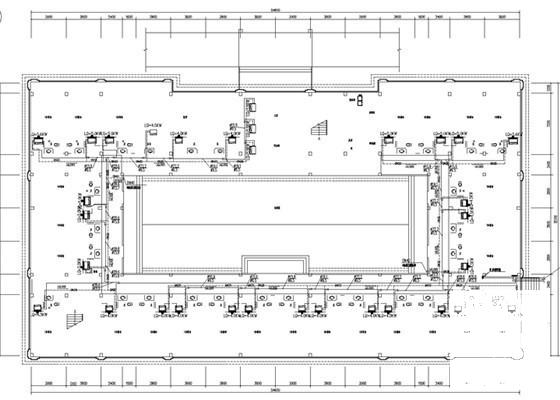

（1）1#楼室内机采用多联超薄风管式室内机，一层门厅和二层部分房间气流组织为顶送顶回,其它房间均为侧送下回。新风系统采用全热交换新风机组。

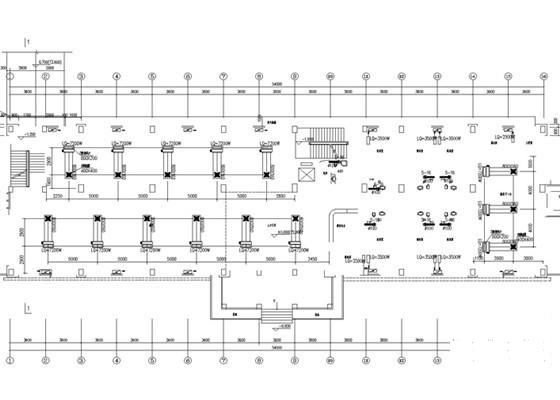

（2）3#楼一层门厅和食堂采用分体风管式空调,气流组织形式为顶送顶回......
4.通风、防排烟设计：
（1）架空层配电间设手推式灭火系统，设有机械排风系统，换气次数按15次/时计算。
（2）卫生间、厨房餐厅、加工间、水泵房设有机械排风系统。
（3）楼梯间均为封闭楼梯间，采用自然排烟的方式进行排烟......

图纸共22张
