多层办公建筑空调及通风防排烟系统设计施工大样图

  • 图纸设计深度:施工图
  • 参考图纸:24张

附件详情

一、项目概要:
该项目为多层办公建筑,总建筑面积为18259平方米,其中地下6535平方米,地上11724平方米...
二、冷热源:
本项目采用节能环保的全热回收螺杆式地源热泵空调系统...
三、空调系统:
1.大楼空调水管采用两管制。
2.空调冷、热水循环泵、冷却水循环泵均为一次泵。
3.空调水系统为两管制的闭式机械循环系统,空调水系统用户侧水系统采用同程式。
4.大空间设计为吊顶式或落地式空调机组;其余设计为风机盘管加新风系统...
四、通风系统:
1.冷冻机房、变配电间均设置为独立的通风系统。其中冷冻机房、的通风系统兼用作事故排风系统。
2.冷冻机房设置事故排风系统,事故排风量为12次/h...
五、防排烟系统:
1.大楼楼梯间在外墙开窗(门),五层开窗面积>2m2,满足自然排烟要求。
2.地下一层汽车库采用机械排烟系统(兼平时排风),排烟量按6次/h换气次数计算,自然补风...

图纸共24张。

空调风管平面图

安装详图

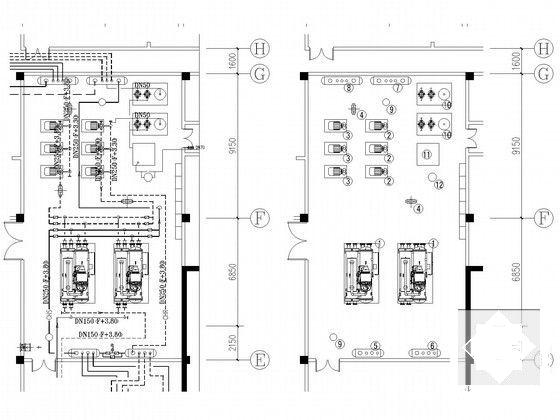

冷冻机房大样图

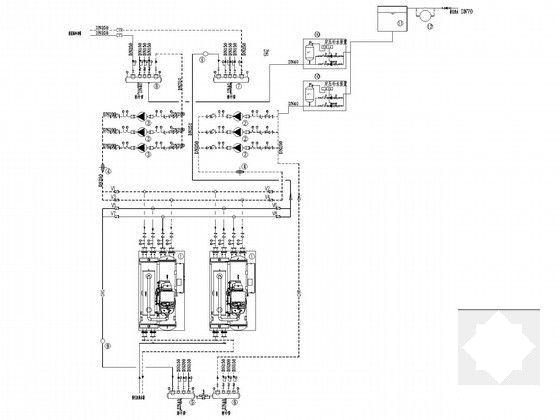

冷冻机房系统原理图

空调水管平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 办公建筑通风 - 1
    办公建筑通风 - 1
  • 办公建筑通风 - 2
    办公建筑通风 - 2
  • 办公建筑通风 - 3
    办公建筑通风 - 3
  • 办公建筑通风 - 4
    办公建筑通风 - 4
  • 办公建筑通风 - 5
    办公建筑通风 - 5
  • 办公建筑通风 - 6
    办公建筑通风 - 6
以上是部分截图,请下载附件后查看完整高清内容
