22层商业酒店空调通风及防排烟系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑地上层数:22层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制,异程式,闭式
  • 送风方式:散流器送风

附件详情

一、项目概要:

该项目是一个高层商业酒店建筑,地下1层,地上22层。图纸内容包含设计及施工说明,主要设备材料表及图例,制冷机房系统流程图,制冷机房设备及管道布置图,通风平面图,空调风管、水管平面图,空调机房详图,空调冷冻水系统流程图,正压送风系统图等...

二、空调系统:

1.冷热源:采用冷水机组,锅炉...

2.风系统:采用全空气系统,风机盘管加新风系统...

3.水系统:空调水系统采用闭式两管制,竖向同程...

三、 通风防排烟 系统:

地下室平时设机械送风和机械排风系统,塔楼标准层内走道除利用两端可开启外疮自然排烟外,还用排烟风机外排...

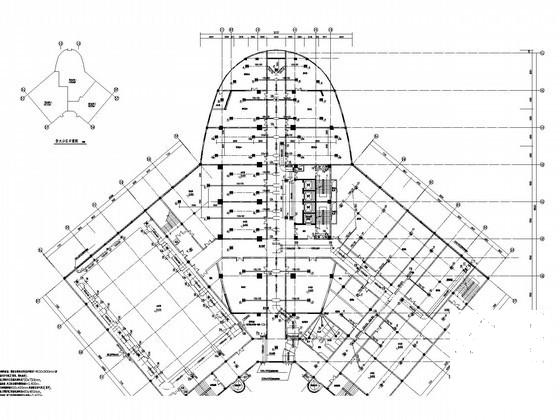

三层空调通风平面图

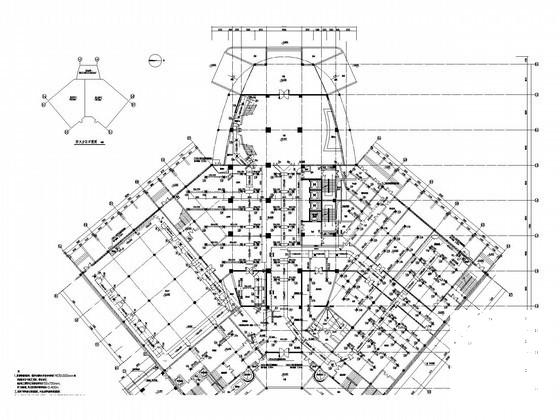

二层空调风管平面图

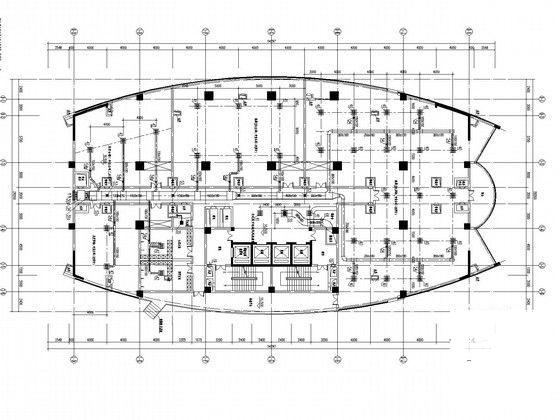

四层空调风管平面图

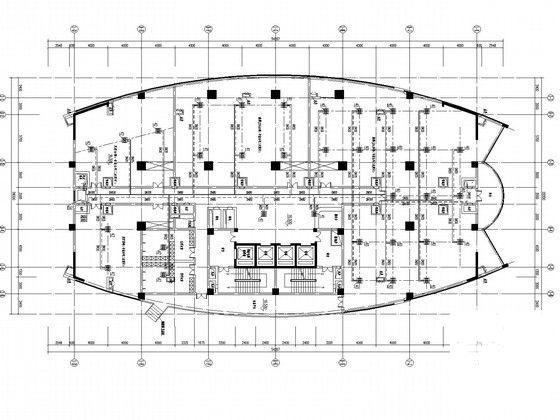

四层空调水管平面图

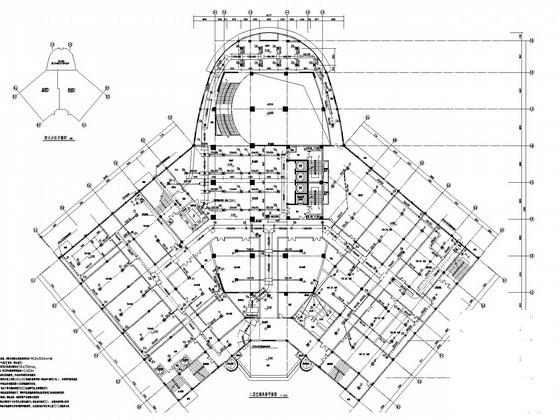

二层空调水管平面图
