多层商业建筑通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:2924.86平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:4张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:河南

附件详情

一、项目概要:

该项目是一个多层商业建筑,地上3层,建筑面积约2924.86平方米。图纸内容包含设计施工说明,主要设备材料表及图例,通风平面图等...

二、排烟及通风系统设计:

1.地上商业无窗房间建筑面积均小于50平米,不设置排烟设施。
2.地上一层、二层为一个防火分区,大堂上空设置有电动窗,设置手动和自动按钮,手动按钮高度在1.2~1.5之间,消防时可联动开启。
3.地上一层连接大空间区域,可开启外窗大于地面面积的2%,且任一点距就近排烟窗距离均小于30m,自然排烟。
4.地上二层内走道设置可开启外窗,可开启外窗面积大于地面面积的2%,自然排烟。
5.地上三层内走道设置可开启外窗,可开启外窗面积大于地面面积的2%,自然排烟。
6.地上大于100m2的有外窗房间,可开启外窗面积均大于地面面积的2%,自然排烟。
生活水泵房无可燃物或人员经常停留,不设置排烟设施。
7.卫生间均设置机械排风系统,排风量按照10次/h换气次数设计计算。无外窗房间均设置机械排风系统,排风量按照4次/h换气次数设计计算。
8.楼梯间为可自然通风的封闭楼梯间。
9.厨房灶台处设置止回流的排风竖井...

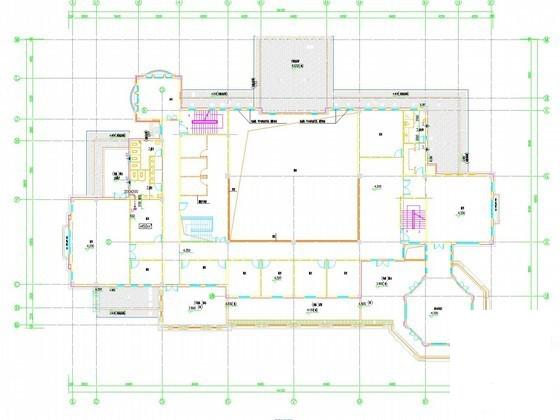

二层通风平面图

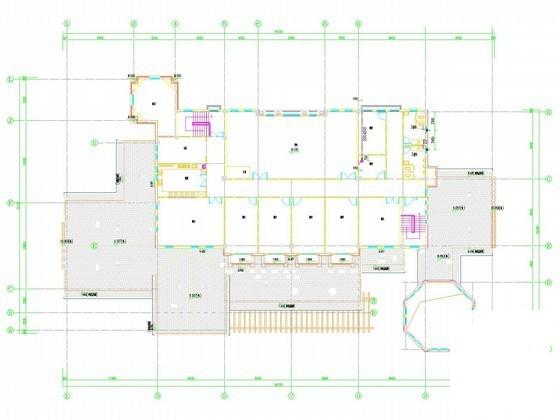

三层通风平面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

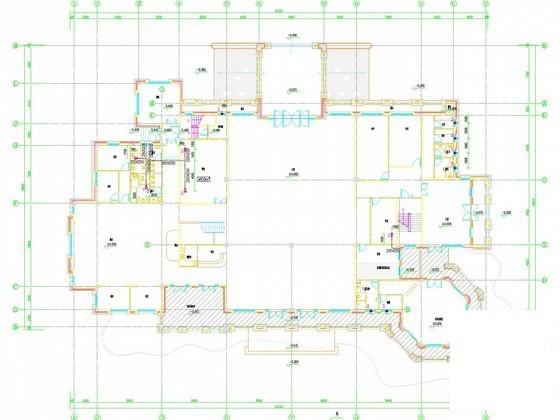

  • 建筑防排烟系统设计 - 1
    建筑防排烟系统设计 - 1
  • 建筑防排烟系统设计 - 2
    建筑防排烟系统设计 - 2
  • 建筑防排烟系统设计 - 3
    建筑防排烟系统设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
