多层公共建筑空调通风系统设计CAD施工图纸(风冷热泵)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:21903.13平方米
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计内容:空调,通风,冷热源
  • 冷热源:电动压缩式冷水机组,空气源热泵
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,变流量,双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

  • 空调、通风工程施工图设计说明
  • 空调、通风工程安装通用说明
  • 公共建筑节能设计专篇说明
  • 空调、通风设备一览表
  • 空调、通风设计统一图例、统一术语
  • 通风、防排烟系统原理图
  • 空调水系统原理图
  • 空调机房管道大样平面及剖面图
  • 地下一层通风平面图
  • 地下一层空调水平面图
  • 每层空调风平面图
  • 每层空调水平面图
  • 屋顶通风平面图
  • 屋顶空调水平面图
  • 屋顶通风平面图

附件详情

一、项目概要:
该项目位于江苏泰州,建筑高度23.90米,属于新建多层公共建筑。总建筑面积21903.13m2...
二、冷热源:
选用全热回收风冷热泵作为热源,另外选择风冷螺杆热泵机组为冷源...
三、空调系统:
1.冷冻水系统为一次泵两管制变流量系统。冷冻水竖管采用两管制异程系统;水平干管采用两管制同程式。
2.空调风系统包括:风机盘管加新风的空调系统,全空气系统...
四、通风系统:
1.变配电房、柴油发电机房全部采用气体自动灭火系统,故只设平时通风系统。
2.卫生间通过天花式排气扇或小型轴流风机集中排至垂直竖向风井,屋面设总排风机排风...

图纸共25张。

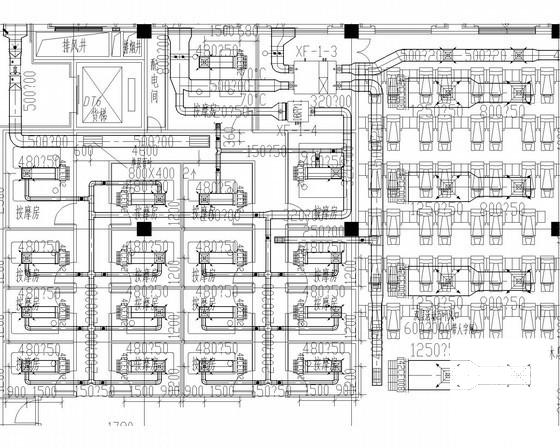

空调风平面拆分图

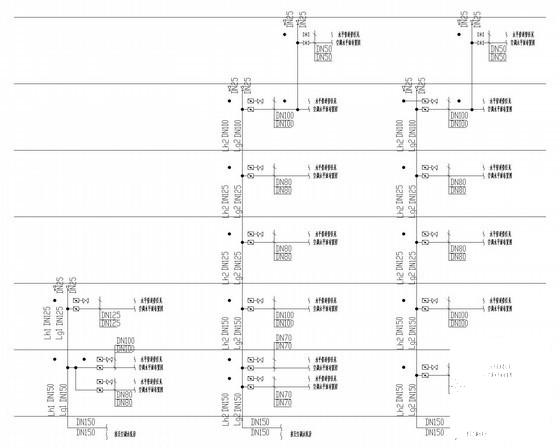

空调水系统原理图

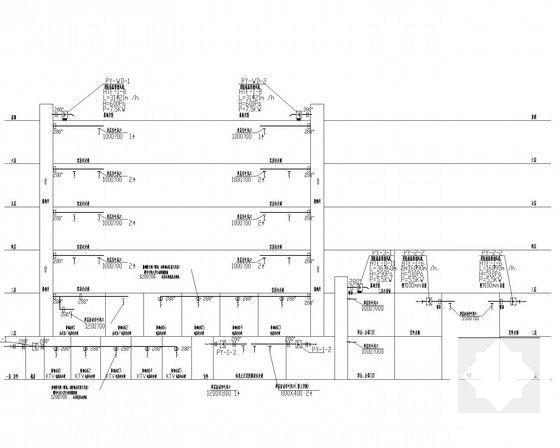

内走道排烟系统原理图

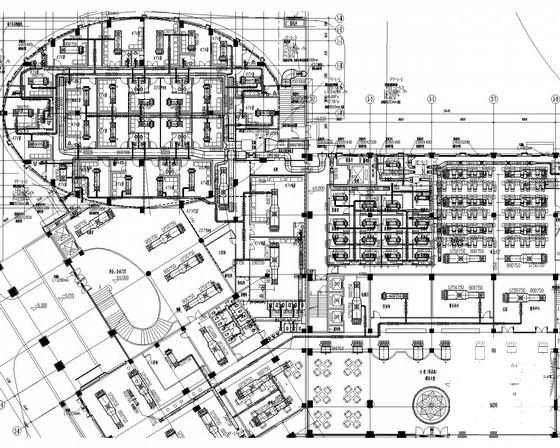

空调水平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 多层公共建筑空调通风系统设计CAD施工图纸(风冷热泵) - 1
    第 1 张图
  • 多层公共建筑空调通风系统设计CAD施工图纸(风冷热泵) - 2
    第 2 张图
  • 多层公共建筑空调通风系统设计CAD施工图纸(风冷热泵) - 3
    第 3 张图
  • 多层公共建筑空调通风系统设计CAD施工图纸(风冷热泵) - 4
    第 4 张图
  • 多层公共建筑空调通风系统设计CAD施工图纸(风冷热泵) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
