11000平11层框架结构服务中心综合楼结构施工大样图

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 地下室功能:车库,设备用房
  • 参考图纸:58张
  • 设计年代:近代
  • 建筑地下层数:1层

附件详情

该项目为综合服务中心项目设计,该项目设计地上11层,地下1层,其中负一层汽车库和设备用房,地上为残疾人综合服务中心综合楼,一层层高为4.8m,二层以上层高均为3.6m。该项目总建筑面积为11029.46平方米,其中地下车库建筑面积为1125.70平方米,地上建筑面积为9903.76平方米。
结构体系为框架结构,该项目柱下采用筏板基础,以 3 层粉质粘土为持力层,地基承载力特征值fak=180Kpa,基础设计等级为丙级,抗震设防烈度为7度。
结构专业该资料包含: 结构设计说明 ,基础布置图,柱 平面布置图 ,各层梁配筋图、结构布置图,楼梯图,坡道大样图等共计33张图。
建筑专业该资料包含:建筑设计说明,节能说明,平、立、剖面图,坡道图,外墙大样图,楼梯图,电梯大样图等25张图。
总计58张图,分享投稿时间:近几年11月。

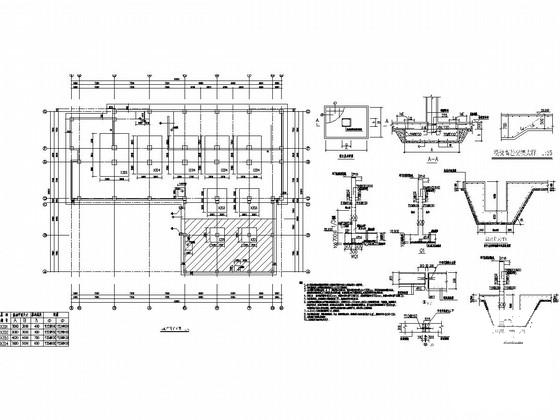

基础布置平面图

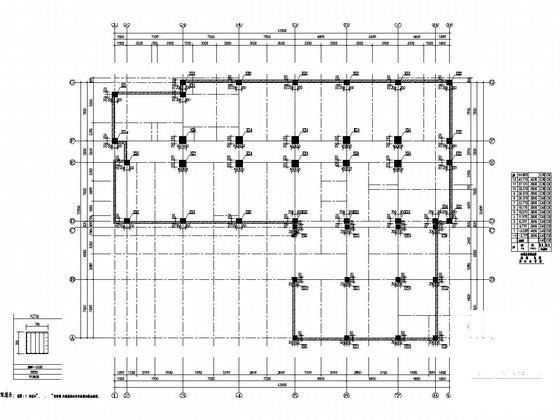

基础顶~-0.030柱平面布置图

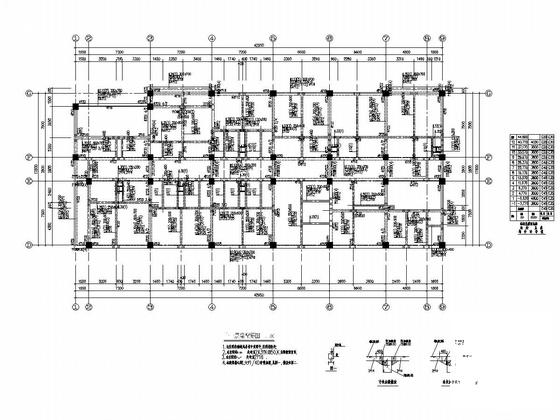

十一层梁配筋图

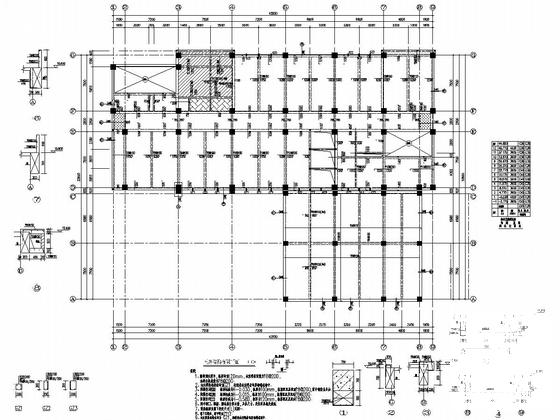

五层结构布置平面

坡道大样图

二层平面图

墙身大样图

二层梁配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 综合服务楼 - 1
    综合服务楼 - 1
  • 综合服务楼 - 2
    综合服务楼 - 2
  • 综合服务楼 - 3
    综合服务楼 - 3
  • 综合服务楼 - 4
    综合服务楼 - 4
  • 综合服务楼 - 5
    综合服务楼 - 5
  • 综合服务楼 - 6
    综合服务楼 - 6
  • 综合服务楼 - 7
    综合服务楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
