5层框架结构小学教学综合楼结构施工大样图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:33张
  • 设计年代:近代

附件详情

该项目是重庆小学教学综合楼项目,地上5层,框架结构,总建筑面积:2041.15平方米,采用机械钻孔嵌岩桩基础,地基基础设计等级为丙级,抗震设防烈度为6度,按7度计算。
结构专业该资料包含:结构设计总说明,结构附图,基础说明,桩位及地梁布置图,梁配筋平面图,板配筋平面图,柱配筋平面图,楼梯图,大样图等共计17张图。

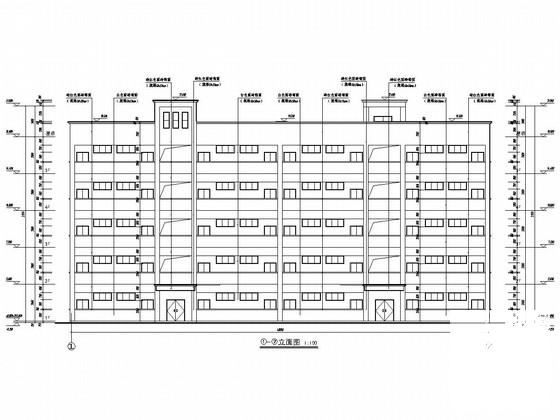

建筑专业该资料包含:建筑设计说明,建筑设计统一材料做法表,建施资料目录,平面图,立面图,剖面图,门窗大样图,栏杆大样图等16张图。
分享投稿时间:近几年9月。

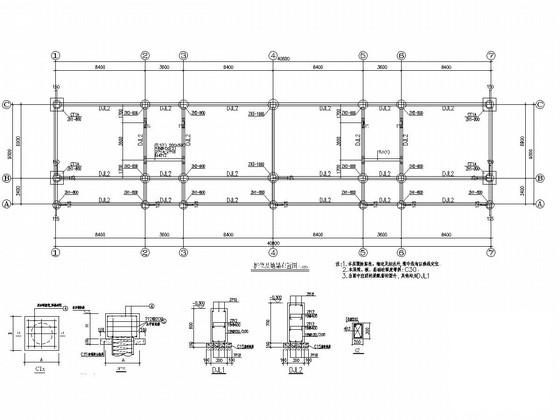

桩位及地梁布置图

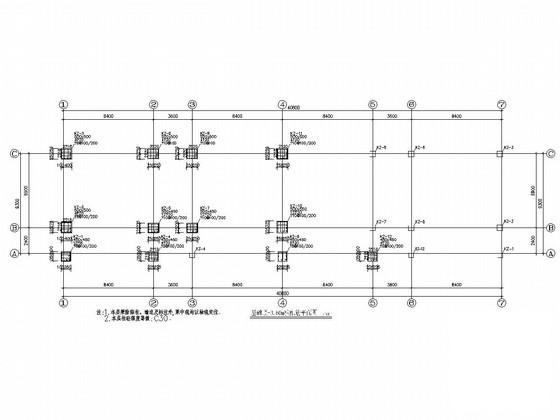

基础顶-3.60m柱配筋平面图

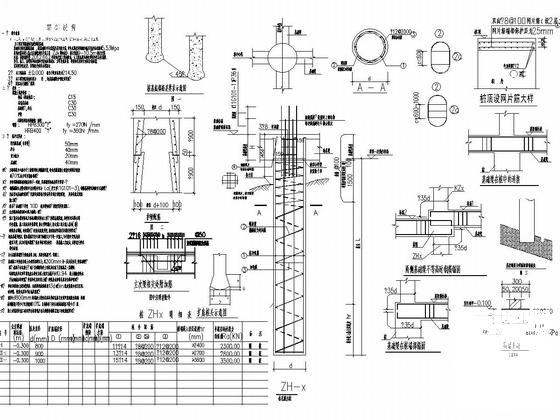

基础设计说明

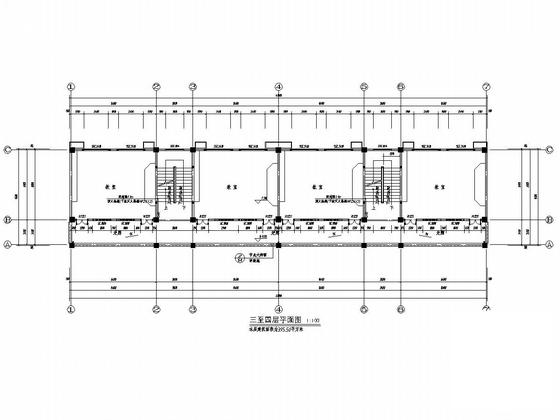

三至四层平面图

门窗大样图

楼梯详图

7.20-10.80m层板配筋平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框架结构综合楼 - 1
    框架结构综合楼 - 1
  • 框架结构综合楼 - 2
    框架结构综合楼 - 2
  • 框架结构综合楼 - 3
    框架结构综合楼 - 3
  • 框架结构综合楼 - 4
    框架结构综合楼 - 4
  • 框架结构综合楼 - 5
    框架结构综合楼 - 5
  • 框架结构综合楼 - 6
    框架结构综合楼 - 6
  • 框架结构综合楼 - 7
    框架结构综合楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
