11000平两层钢框架结构自行车产业园车间建筑结构CAD施工图纸(柱下独立基础)
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 厂房建筑高度类型：多层厂房
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：21张
- 设计年代：近代
附件详情
该项目是自行车产业园车间项目，地上2层，钢框架结构，总建筑设计面积：11139.38平方米，占地面积：5569.69平方米，基础形式为柱下独立基础，基础设计等级为丙级，抗震设防烈度为7度。
结构专业该资料包含：结构设计总说明，基础平面布置图，柱脚锚栓
平面布置图
，柱脚节点布置图，梁柱节点平面图，组合楼板布置图，屋面檩条、拉条布置图，屋面水平支撑布置图，梁柱节点详图，墙面构件布置图，屋面构件节点详图等共计14张图。

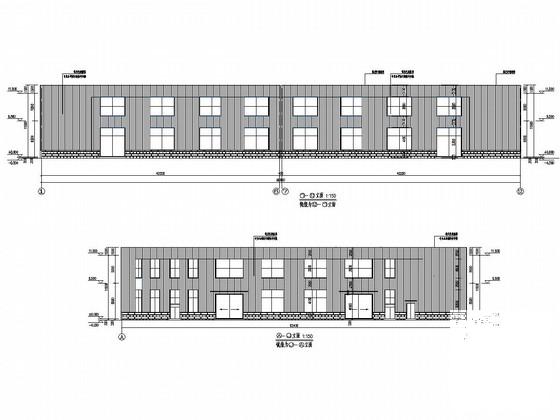

建筑专业该资料包含：建筑说明，平面图，立面图，剖面图，楼梯施工图、卫生间详图等共计7张图。
分享投稿时间：近几年

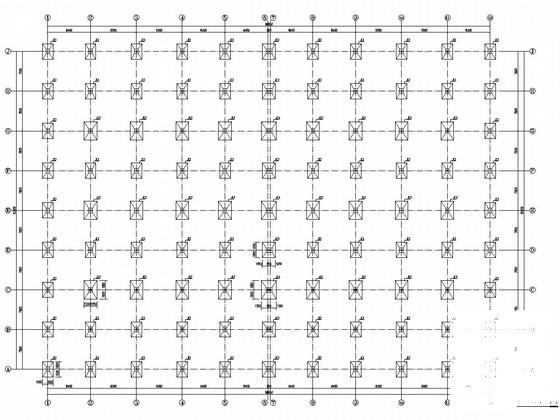

基础平面布置图

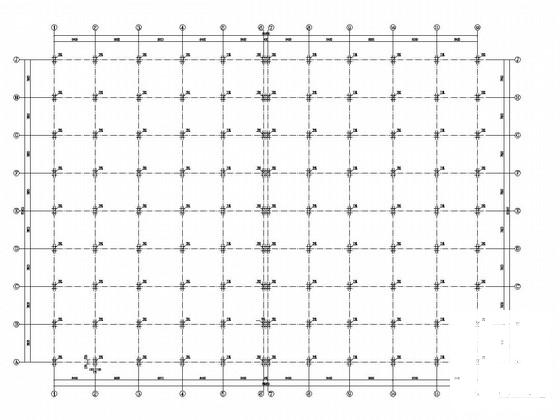

柱脚锚栓平面布置图

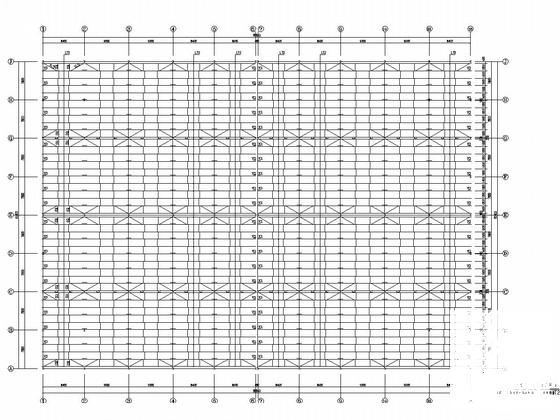

屋面檩条、拉条布置图

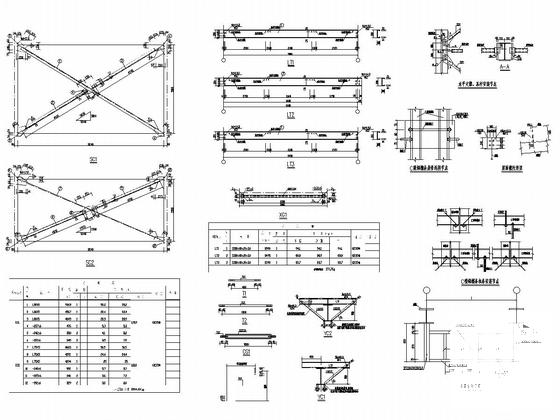

屋面构件节点详图
二层平面图
一层梁柱节点平面图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图 -
第 7 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-18
- 评论次数：0
- 浏览次数：0
- 文件大小：2.49 MB
- 收藏次数：0
-
文件名称：
附件-995877778788680780008.rar
