2000平4层框架结构社区幼儿园建筑结构施工大样图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:抗震不设防
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该项目是住宅小区幼儿园项目,地上4层,框架结构,建筑设计面积:2081.93平方米,占地面积:728.68平方米,独立基础,独基设计等级为丙级。抗震设防烈度为不设防。
结构专业该资料包含:结构设计总说明,基础平面布置图,基础配筋详图,柱平法施工图,梁平法施工图,结构 平面布置图 ,楼梯、节点大样图共计21张图。
建筑专业该资料包含:施工设计说明,节能设计说明,平面图,立面图,剖面图,卫生间及阳台大样,楼梯大样图,门窗表,门窗大样, 节点详图 等共计15张图。
分享投稿时间:近几年11月。

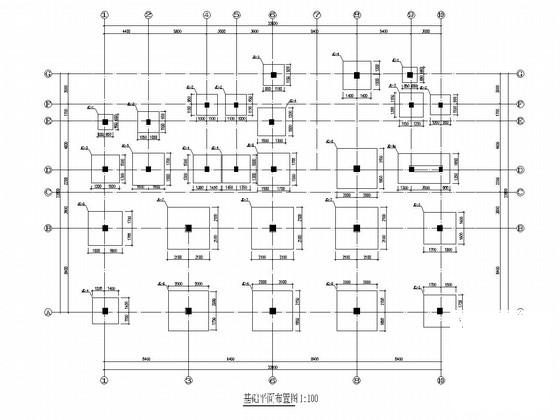

基础平面布置图

基础顶~-0.500m柱平法施工图

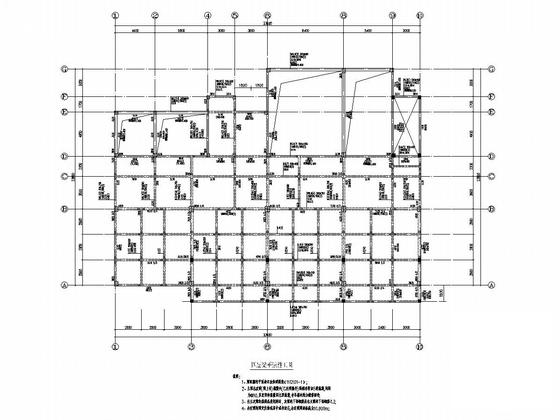

四层梁平法施工图

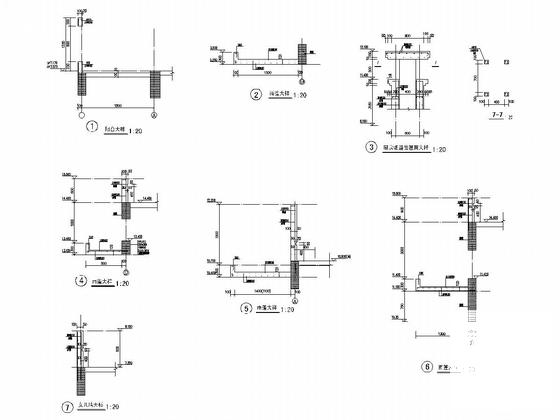

节点大样

三层平面图

墙身大样图

三层结构平面布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 幼儿园建筑施工 - 1
    幼儿园建筑施工 - 1
  • 幼儿园建筑施工 - 2
    幼儿园建筑施工 - 2
  • 幼儿园建筑施工 - 3
    幼儿园建筑施工 - 3
  • 幼儿园建筑施工 - 4
    幼儿园建筑施工 - 4
  • 幼儿园建筑施工 - 5
    幼儿园建筑施工 - 5
  • 幼儿园建筑施工 - 6
    幼儿园建筑施工 - 6
  • 幼儿园建筑施工 - 7
    幼儿园建筑施工 - 7
  • 幼儿园建筑施工 - 8
    幼儿园建筑施工 - 8
以上是部分截图,请下载附件后查看完整高清内容
