地上4层框架结构服务中心结构改造施工图纸

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 风压:0.6kN/平方米
  • 雪压:0.2kN/平方米
项目概要
该项目为xx搬迁改造项目,该资料主要对原培训楼、1#公寓、餐厅进行内部功能改造,改造后作为卫生服务综合楼、预防接种门诊楼、营养餐厅投入使用,另外,新增室外消防水池。卫生服务综合楼建筑高度17.1米,地上四层,无地下室。预防接种门诊楼建筑高度8.76m,地上两层,无地下室。营养餐厅建筑高度9.08m,地上两层,无地下室。消防水池,地下一层。该项目采用框架结构,抗震等级四级,设计使用年限42年。
图纸简介

该资料包含结构设计总说明,卫生服务综合楼 基础平面布置图,卫生服务综合楼 基础顶~7.200标高柱平面布置图 ,卫生服务综合楼 3.600m标高处结构平面图,卫生服务综合楼 7.200m标高处结构平面图,营养餐厅 基础平面布置图,预防接种门诊楼 基础 平面布置图 ,预防接种门诊楼 3.300m标高处结构平面图等供大家参考!

卫生服务综合楼基础平面布置图

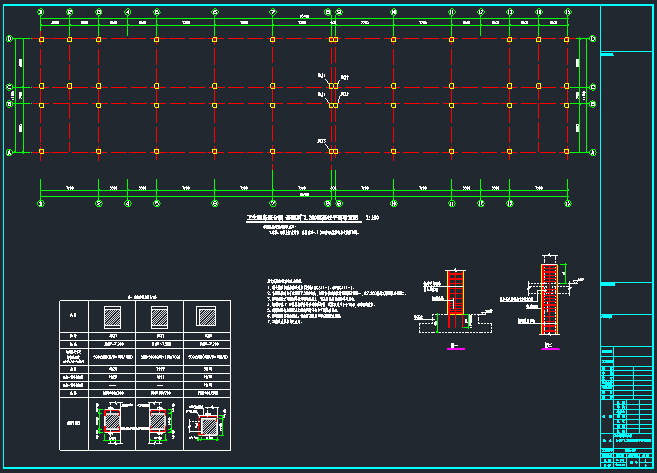

基础顶7.200标高柱平面布置图

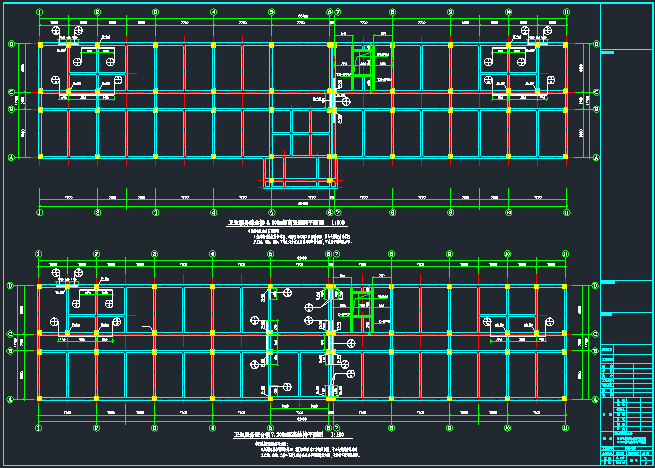

不同标高处结构平面图
营养餐厅基础平面布置图
预防接种门诊楼处平面布置图
结构设计总说明
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构改造 - 1
    框架结构改造 - 1
  • 框架结构改造 - 2
    框架结构改造 - 2
  • 框架结构改造 - 3
    框架结构改造 - 3
  • 框架结构改造 - 4
    框架结构改造 - 4
  • 框架结构改造 - 5
    框架结构改造 - 5
  • 框架结构改造 - 6
    框架结构改造 - 6
以上是部分截图,请下载附件后查看完整高清内容
