810平两层框架结构社区服务用房建筑结构施工大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:抗震不设防
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该项目为二层社区服务用房,一至局部为社区服务中心,局部为街道办事大厅,二层为办公用房。总建筑设计面积:814.16平方米,占地面积:437平方米,独立基础,独基设计等级为丙级。抗震设防烈度为不设防。
结构专业该资料包含:结构设计总说明,基础平面布置图,基础详图,基础梁平法施工图,柱子 平面布置图 ,结构平面布置配筋图,梁平法施工图, 楼梯详图 ,墙身大样共计12张图。
建筑专业该资料包含:施工设计说明,立面图,平面图,剖面图,门窗表,门窗大样,卫生间大样图,节点大样共计9张图。
分享投稿时间:近几年11月。

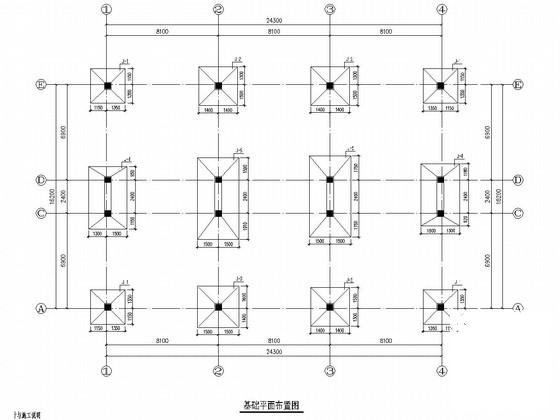

基础平面布置图

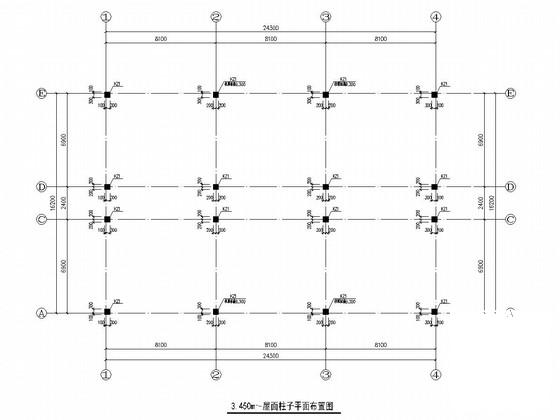

3.450m~屋面柱子平面布置图

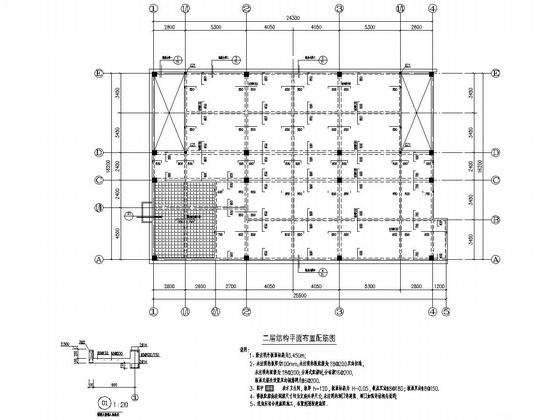

二层结构平面布置配筋图

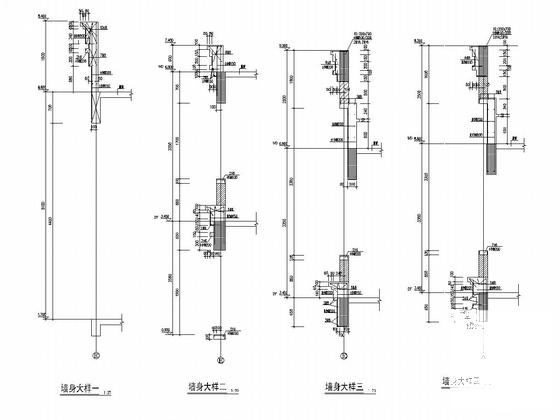

墙身大样

二层平面图

卫生间大样图

二层梁平法施工图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 建筑框架图 - 1
    建筑框架图 - 1
  • 建筑框架图 - 2
    建筑框架图 - 2
  • 建筑框架图 - 3
    建筑框架图 - 3
  • 建筑框架图 - 4
    建筑框架图 - 4
  • 建筑框架图 - 5
    建筑框架图 - 5
  • 建筑框架图 - 6
    建筑框架图 - 6
  • 建筑框架图 - 7
    建筑框架图 - 7
  • 建筑框架图 - 8
    建筑框架图 - 8
以上是部分截图,请下载附件后查看完整高清内容
