6层框架结构广电服务中心办公楼结构施工大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:51张
  • 设计年代:近代

附件详情

该项目是新疆某广电服务中心综合办公楼项目,6层框架结构,建筑占地面积2200平方米,建筑总面积8520.4平方米(含外保温面积),一层为业务服务大厅,二、三层为办公用房,四~六层为广电技术用房。其中屋顶局部带电梯机房及楼梯间、消防水箱房。抗震设防烈度为8度,基础采用人工地基,基础设计等级为丙级。院内包括设备用房,设备用房为砖混结构,一层。
结构专业该资料包含: 结构设计说明 ,基础图,基础详图 ,梁板柱配筋图,楼梯图,大样图等共计31张图。
建筑专业该资料包含:建筑设计说明,设备用房说明,节能专篇,立面图,平面图,剖面图,大样图,楼梯图,外墙详图等共计20张图。
总计51张图,分享投稿时间:近几年1月。

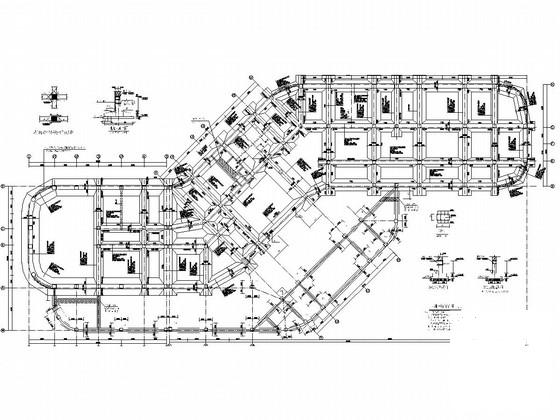

基础 平面布置图

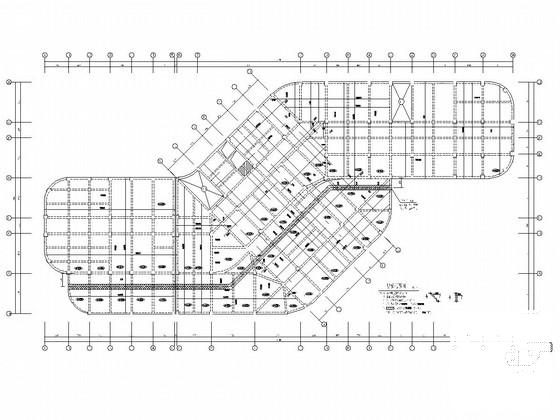

一层板配筋图

A区五层柱配筋图

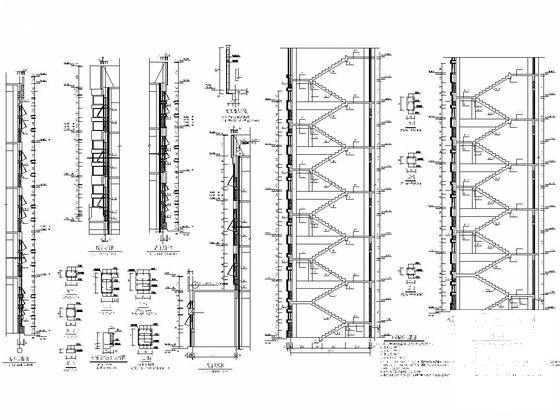

楼梯及大样图

基础剖面图

二层平面图

墙身大样图

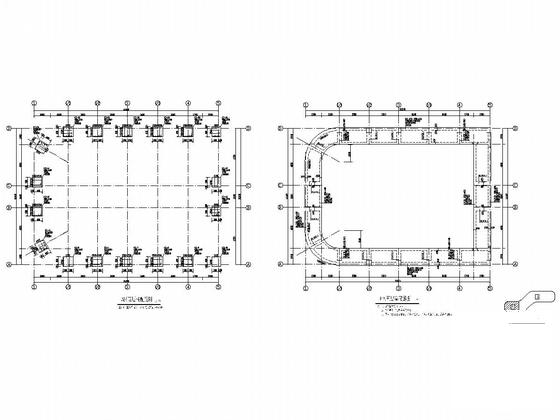

设备用房平立剖面图

B区四层梁配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

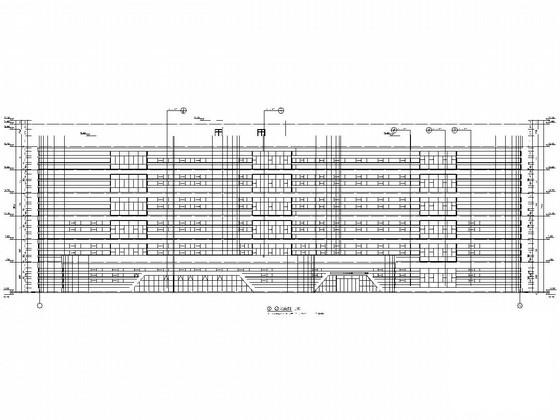

  • 办公服务楼 - 1
    办公服务楼 - 1
  • 办公服务楼 - 2
    办公服务楼 - 2
  • 办公服务楼 - 3
    办公服务楼 - 3
  • 办公服务楼 - 4
    办公服务楼 - 4
  • 办公服务楼 - 5
    办公服务楼 - 5
  • 办公服务楼 - 6
    办公服务楼 - 6
  • 办公服务楼 - 7
    办公服务楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
