高层商业酒店通风防排烟系统设计CAD施工图纸

  • 设计说明:有
  • 建筑类别:商业,酒店
  • 建筑高度:高层建筑
  • 建筑面积:40877.37平方米
  • 地上层数:24层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:4张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目地址:湖南

附件详情

该项目位于湖南省,是一个]高层商业酒店建筑,地上24层,地下1层,总建筑面积40877.37平方米。图纸内容包含设计及施工说明,主要设备材料表及图例,通风及防排烟平面图,排风机安装示意图等...


八层至二十四层通风及防排烟平面图

屋面层通风及防排烟平面图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

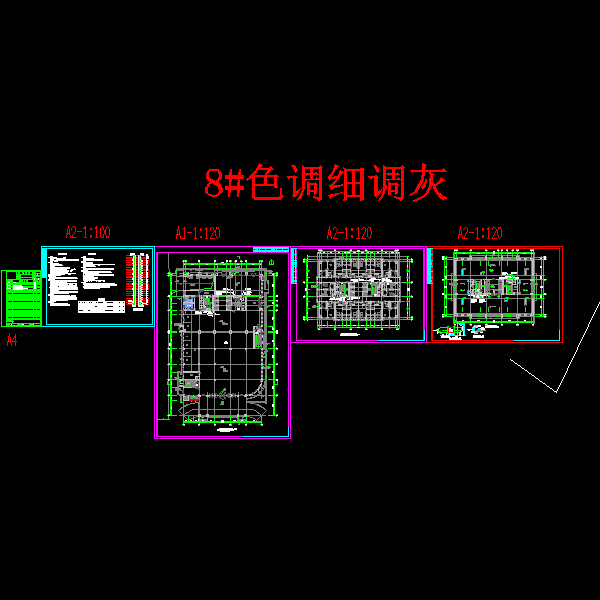

  • 高层商业酒店通风防排烟系统设计CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
