3层公共建筑通风及防排烟系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公,科研
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6231.14平方米
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:重庆

附件详情

一、项目概要:

该项目位于重庆市,属多层公共建筑,地下1层,地上2层,建筑高度9.5m,总建筑设计面积:6231.14m2 ,其中地上建筑设计面积:6014.34m2 , 地下建筑设计面积:216.8m2。地下层为水泵房;地上层为汽修、维护、综合办公等配套用房。图纸内容包含设计施工说明、设备材料表、排风及排烟系统示意图、通风平面图等...

二、通风排烟系统:

1.通风系统:该项目中地下室水泵房、储油间、公共卫生间等采用自然补风的送风方式,其他房间采用机械通风,不小于2次/h换气次数...

2.防排烟系统:楼梯间采用均采用自然排烟;首层客户休息、接待区、二层客户休息区、办公区和展厅等采用机械排烟系统...

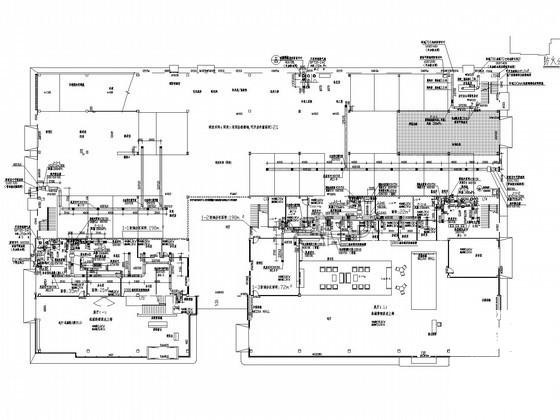

二层通风平面图

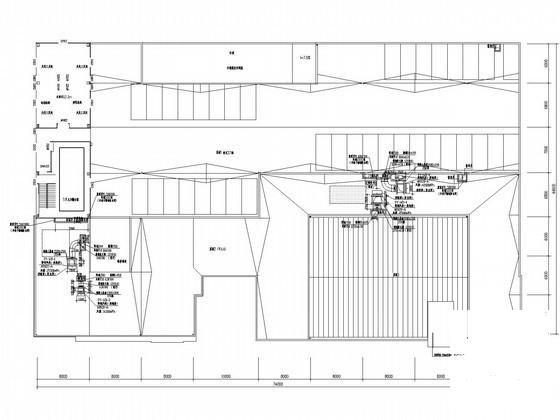

屋顶层通风平面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 3层公共建筑通风及防排烟系统设计CAD施工图纸 - 1
    第 1 张图
  • 3层公共建筑通风及防排烟系统设计CAD施工图纸 - 2
    第 2 张图

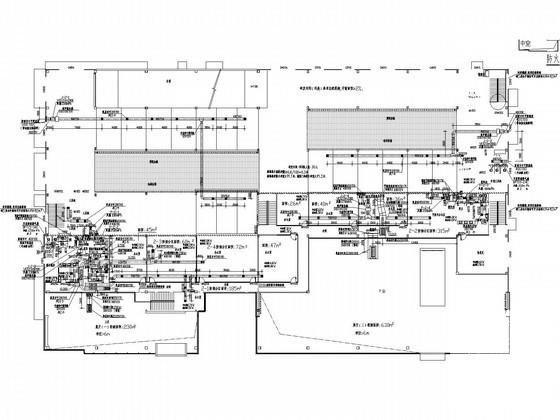

  • 3层公共建筑通风及防排烟系统设计CAD施工图纸 - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
