办公楼地库采暖通风系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑设计面积:47398.92平方米
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:黑龙江

附件详情

一、项目概要:

该项目位于黑龙江省,是一个办公楼地下室车库,建筑面积47398.92平米。图纸内容包含设计施工说明,主要设备材料表及图例,防火分区通风平面图,战时通风设计说明,柴油发电机房战时通风平面图,消防泵房 平面布置图 、配管图、系统图等...

二、采暖系统:

1. 采暖设计热负荷 Q=1090KW;根据建设单位意见,本建筑地下车库确定采用蓄热式电散热器进行采暖。利用夜间低谷电进行充电蓄热,且不在用电高峰和平段时间使用。由建设单位另行委托设计。
2.车库入口采用电热风幕。

三、通风及防排烟系统:

1.车库内所有设备用房均设通风系统。配电间、变电所、储油间、换热站及消防水泵房等采用房间内负压的通风方式,设机械排风系统,补风采用带70°C防火阀的自垂百叶风口。生活水泵房采用房间内正压的通风方式,设机械进风系统,排风采用带70°C防火阀的自垂百叶风口。生活水泵房、配电间排风排向车库,变电所排风夏季接入排风井排向室外,冬季排向车库。

2.车库内设机械通风系统,排风系统与消防排烟系统合用。

3.该项目利用防火墙和防火卷帘分为若干个防火分区,每个防火分区用固定挡烟垂壁分为两个防烟分区,每个防烟分区面积均小于2000m2,防烟分区内分别设置一个机械排烟机房,火灾时的排烟系统与平时的排风系统合用一台风机,排烟量按6次/h计算,火灾时送风量为排烟量的50%。防烟分区内设有排烟口,排烟口距该防烟分区内最远点的水平距离不超过30米。

4.排烟(风)机采用双速风机.并在280°C时能连续工作30min。新风入口和排烟出口处设电动保温阀门,用于防止冷风侵入,此阀平时关闭,与风机联动开启。

5.风机控制要求:平时排风系统工作,排烟系统支路上的防火阀关闭,火灾时排风支路上防火阀关闭,报警区域内的排烟阀自动开启,风机切换到高速状态,当排烟温度达到280°C时,排风机入口处的排烟防火阀自动关闭,并连锁关闭排烟机...


南区防火分区七通风平面图

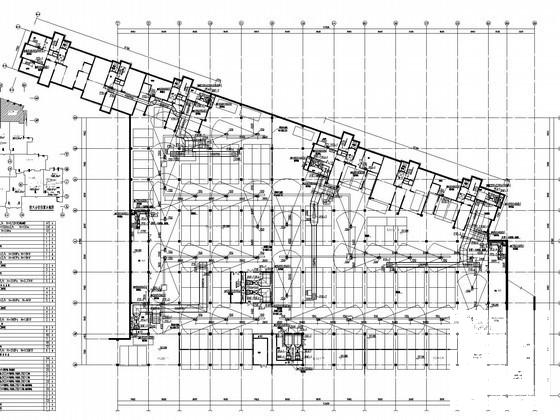

北区防火分区一、二通风平面图

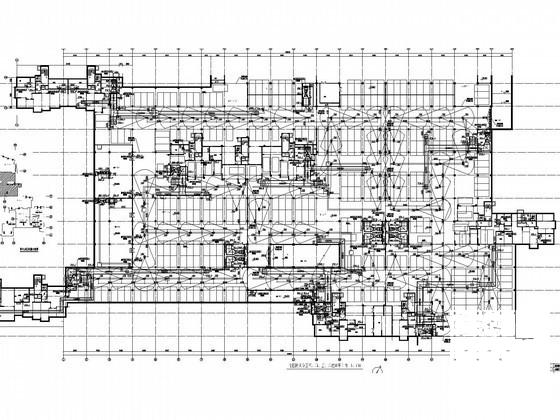

南区防火分区八、九、十通风平面图

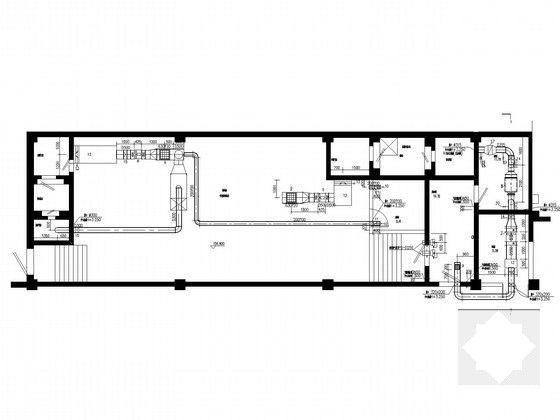

柴油发电机房战时通风平面图

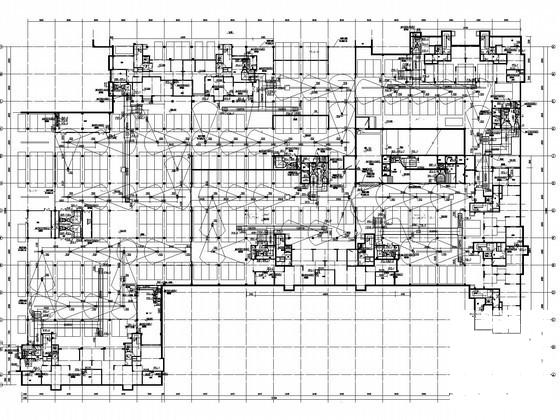

北区防火分区三、四、五、六通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 办公楼地库采暖通风系统设计CAD施工图纸 - 1
    第 1 张图
  • 办公楼地库采暖通风系统设计CAD施工图纸 - 2
    第 2 张图
  • 办公楼地库采暖通风系统设计CAD施工图纸 - 3
    第 3 张图
  • 办公楼地库采暖通风系统设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
