多层办公楼采暖空调系统设计2019

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度:多层建筑
  • 建筑面积:5282.43平方米
  • 地上层数:四层
  • 图纸设计深度:扩初图
  • 设计年代:近代
  • 设计内容:采暖
  • 冷热源:水地源热泵
  • 采暖系统:热水辐射
  • 项目地址:山东
一、项目概要:
1,该项目为山东省虹鼎新材料科技有限公司厂区设计-2#办公楼。建筑面积为5282.43平米;
2.建设地点:山东省平原县。
3.建设单位:山东省虹鼎新材料科技有限公司。
4.设计使用年限为50年。
5.建筑规模:地上4层;层;建筑总高度16.25米(屋面面层)
6.建筑分类:多层公共建筑。
7.主要结构类型:钢结构,基础采用独立基础。
8.建筑耐火等级:耐火等级为二级。
9.抗震设防烈度:7度。
二、设计依据:
《民用建筑供暖通风与空气调节设计规范》GB50736-2012
《建筑设计防火规范》GB50016-2014(2018年版)
《暖通空调制图标准》GB/T 50114-2010
《公共建筑节能设计标准》GB50189-2015
《公共建筑节能设计标准》DB13(J)81-2016
《办公建筑设计规范》JGJ67-2006
《通风与空调工程施工质量验收规范》GB50243-2016
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
《绿色建筑评价标准》DB13(J)/T113-2015
《建筑机电工程抗震设计规范》GB50981-2014
建筑专业提供的平、立、剖面图及建设单位要求。
图纸展示:


一层平面图
二层平面图
三层平面图
四层平面图
采暖系统图
一层二层采暖干管系统图
三层四层采暖干管系统图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

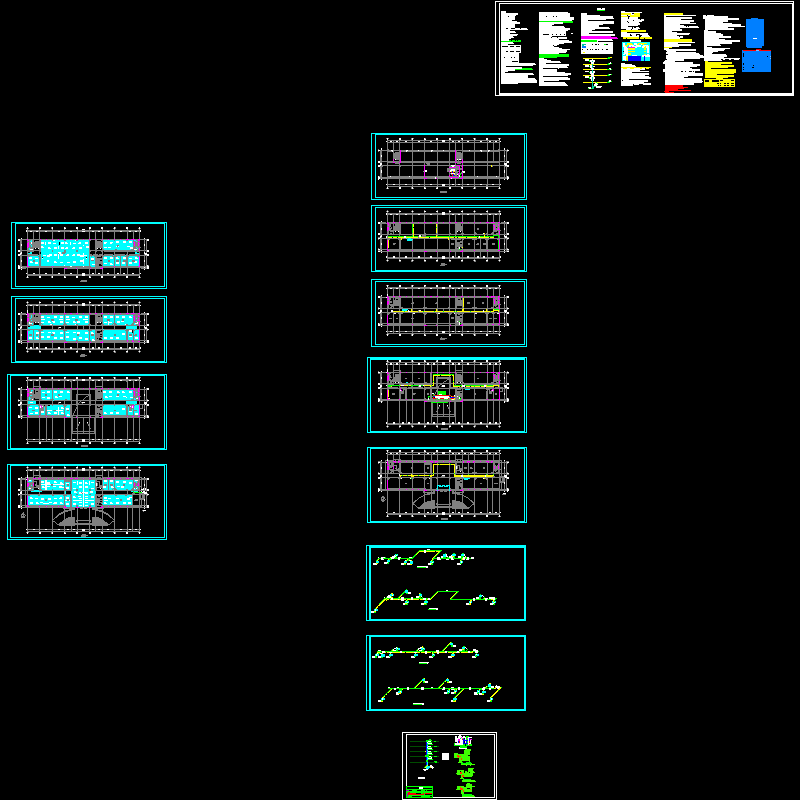

  • 多层办公楼采暖空调系统设计2019 - 1
