多层住宅楼小区采暖通风排烟系统设计CAD施工图纸(地库设计)(柜式分体空调)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:18381.94平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟
  • 冷热源:市政热网,空气调节器
  • 空调系统:制冷剂系统
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

一、项目概要:

该项目是一个多层住宅小区建筑,地上6层,地下1层,建筑面积约18381.94平米。图纸内容包含设计施工说明,主要设备材料表及图例,采暖、通风平面图,采暖系统图、大样图,通风防排烟设计说明,地下车库通风、排烟平面图, 通风防排烟 系统图等...

二、采暖工程:

市政热源经换热站换热后供暖。市政热源集中采暖设计供回水温度为75/50°C,按连续供暖进行设计,分户计量。市政热源集中采暖设计供回水温度为75/50°C,按连续供暖进行设计, 分户计量 。住宅户内和网点均为散热器采暖系统。各采暖系统热负荷及压力详见平面图...

三、空调与通风工程:

1.住宅厨房、卫生间使用防火型垂直变压式风道,风道带防火型导流式金属止回排气阀,排油烟机、多功能通风器应选用带止回阀产品。厨房设排油烟机插座,卫生间设通风器,风量150m/h,风压100Pa,卫生间利用门缝或窗户(有外窗房间)自然补风,以上通风设备均由用户自己配备。
2.每户均预留室外空调机位,客厅采用2匹柜式分体空调,卧室采用1.2匹挂式分体空调。空调用户自理,相应墙上预留穿墙孔洞(位置及做法详建筑专业图纸),预留电源插座(详电气专业图纸),空调冷凝水设冷凝水管有组织排放(详给排水专业图纸)
3.住宅内厨房排油烟设防火型变压式防回流排油烟风道。厨房通风设置专用的外窗自然通风器,自然通风器型号为F120Ra,风量105m3/(m.h),满足厨房全面自然通风条件。
4.设备夹层设置机械送排风,换气次数为3次/h。
5.住宅楼发生火灾时均靠外窗进行自然排烟,可开启外窗总面积均能满足规范的要求...

一层采暖平面图

二层采暖平面图

六层采暖平面图

储藏层采暖、通风平面图

三层采暖平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

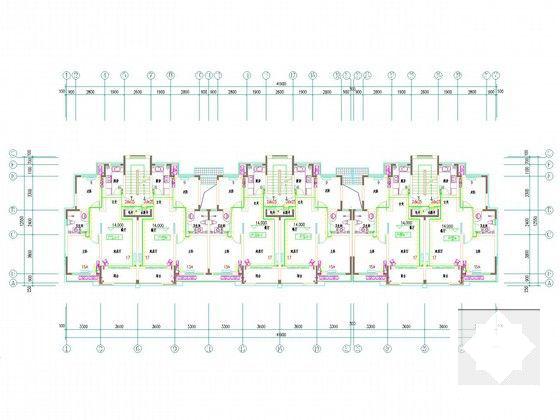

  • 多层住宅楼小区采暖通风排烟系统设计CAD施工图纸(地库设计)(柜式分体空调) - 1
    第 1 张图

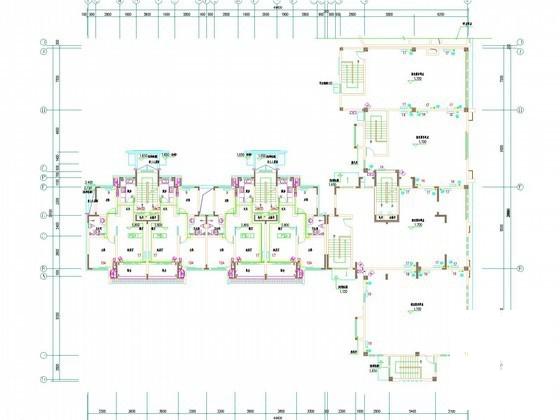

  • 多层住宅楼小区采暖通风排烟系统设计CAD施工图纸(地库设计)(柜式分体空调) - 2
    第 2 张图

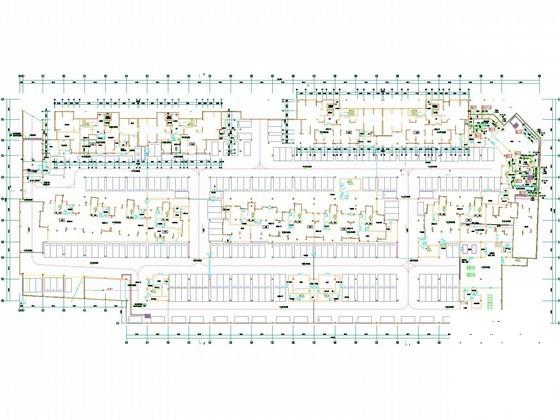

  • 多层住宅楼小区采暖通风排烟系统设计CAD施工图纸(地库设计)(柜式分体空调) - 3
    第 3 张图

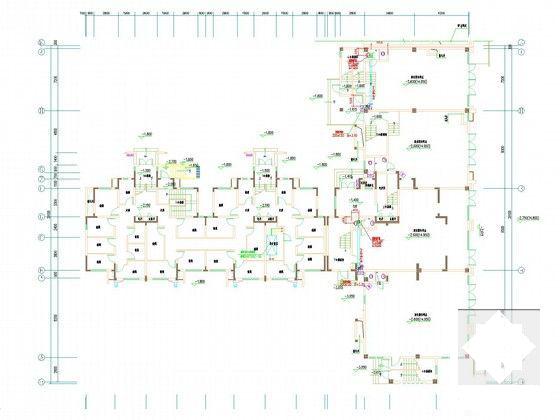

  • 多层住宅楼小区采暖通风排烟系统设计CAD施工图纸(地库设计)(柜式分体空调) - 4
    第 4 张图

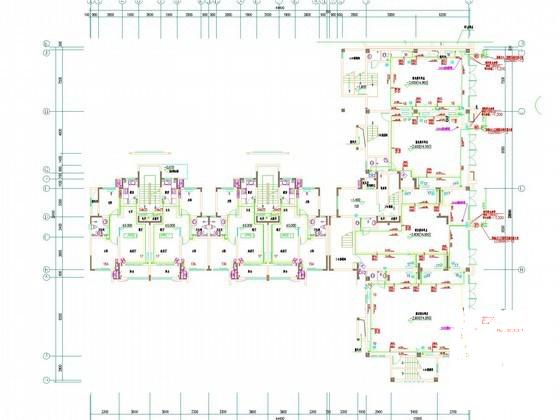

  • 多层住宅楼小区采暖通风排烟系统设计CAD施工图纸(地库设计)(柜式分体空调) - 5
    第 5 张图
  • 多层住宅楼小区采暖通风排烟系统设计CAD施工图纸(地库设计)(柜式分体空调) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
