9层消防中心办公楼采暖通风及防排烟系统设计CAD施工图纸（散热器采暖）
-
设计说明：有
-
建筑类别：办公
-
建筑高度：高层建筑
-
地上层数：9层
-
图纸设计深度：施工图
-
参考图纸：24张
-
设计年代：近代
-
设计内容：通风,采暖,防排烟,冷热源,其它
-
冷热源：市政热网
-
采暖系统：散热器供暖
-
送风方式：散流器送风
一、项目概要：
该项目是一个高层消防中心办公楼、训练馆、大门等建筑，地上9层。图纸内容主要包含设计施工说明，主要设备材料表及图例，采暖平面图，通风平面图，采暖系统图等...
二、采暖设计：
采暖热媒为95C-70C低温水,按连续采暖设计。热源由集中供热管网提供。采暖系统分高、低区。一~五层为低区，由集中供热管网直供；六~九层为高区，由集中供热管网经二次加压后供给。采暖管道布置形式:一层车库为下供下回双管系统；二层以上为上分式全带跨越管的垂直单管形式。二次加压水泵机组设在训练馆的地下室...
一层通风平面图
一层采暖平面图
二层采暖平面图
低区采暖系统图（二）

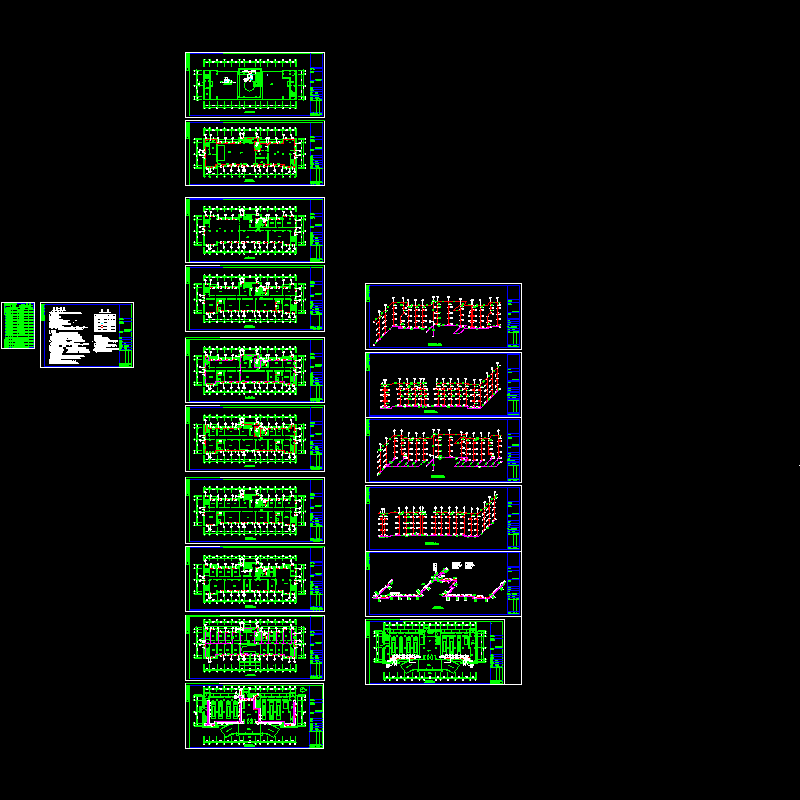

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
