42716平米28层住宅楼建筑通风防排烟系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:42716.22平方米
  • 建筑地上层数:28层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风

附件详情

  • 设计施工说明

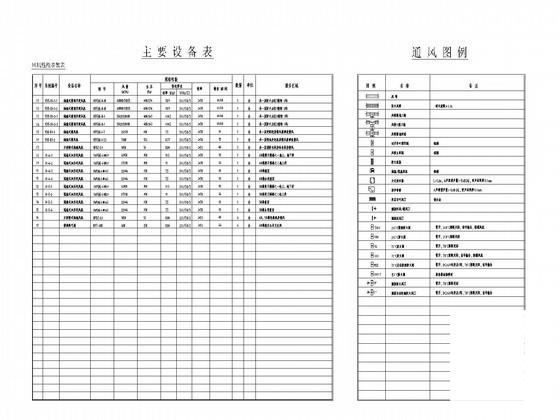

  • 主要设备表
  • 通风图例

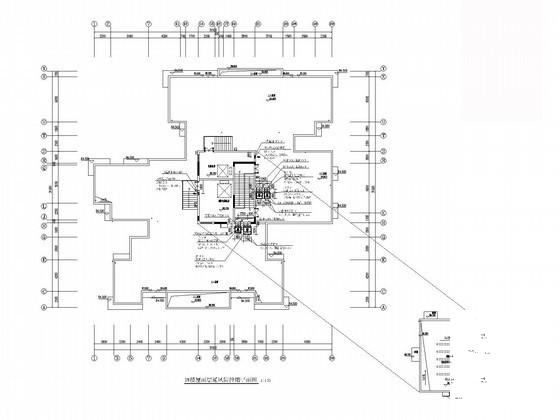

  • 通风排烟平面图
  • 排烟系统原理图
  • ......

附件详情

一、项目概要
该项目主要由2栋塔式高层住宅和地下一层车库组成。总建筑面积 42716.22m2,地上建筑面积为36838.7m2,地下建筑面积为5877.52m2......
二、设计范围
1.全楼 通风防排烟 系通设计
2.地下设备用方通风系统设计
3.公共卫生间通风系统设计
三、通风系统:
该项目地下车库不具备自然通风条件,需设计机械排烟系统。车库机械通风与机械排烟按合用系统设计。车库的每个防火分区采用凸出楼板下净高不小于500m的梁划分为两个不大于2000m2的防烟分区。车库平时通风量按照6次/h换气次数计算,层高按3m计;火灾时排烟量按照6次/h换气次数计算......

图纸共14张。

设备及图例

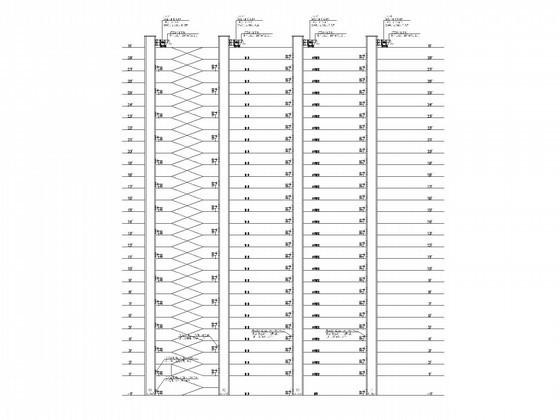

通风排烟系统图

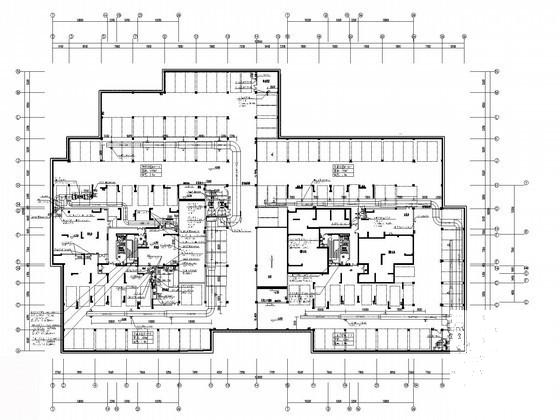

通风排烟平面图
