高层办公建筑通风防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑面积 :47500.37平方米
  • 建筑地上层数:12层
  • 建筑地下层数:2层
  • 图纸设计深度: 施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 设计内容:通风,防排烟,其它
  • 项目所在地:江苏

一、项目概要:
该项目位于江苏省,是一个高层办公建筑,地上12层,地下2层,总建筑面积47500.37m2。地上部分一~四层为办证大厅,五层~十二层为办公。图纸内容主要包含设计施工说明,主要设备材料表及图例,江苏省 公共建筑 施工图绿色设计专篇(暖通空调),防烟系统示意图,排烟系统示意图,风管平面图,机房层风机 平面图 ,机房层基础平民图等...

二、防排烟、通风设计:
1:防烟设计:
1)防烟楼梯间及前室均采用加压送风,地下室与地上部分楼梯共用风机,风机送风量叠加,风机置于屋顶。其中前室每层设置常闭多叶正压送风口,防烟楼梯间每二层设置一个常闭多叶正压送风口。
2) 凡用于前室或合用前室的电动多叶送风口,全部为立式;其送风口的执行机构尽量在风口 的上部,当执行机构距地超过1.8m时,需设在下部。具体尺寸如图(右)图示。
3) 加压送风量保证前室、合用前室、消防电梯前室与走道之间的压差为25~30Pa;防烟楼梯间、封闭楼梯间与走道之间的压差为40~50Pa;系统设置泄压装置,当系统余压超过最大允许压力差时进行泄压...
2:排烟设计:
1)采用机械排烟,自然补风。排烟量按60m3/h.m2设计,风机按最大防烟分区乘以120m3/h.m2设计,排烟风机设置于机房层。
2)自动扶梯设计机械排烟系统,体积≤17000立方米的中庭排烟量按6次换气次数设计,体积>17000立方米的中庭排烟量按4次换气次数设计,其排烟量不小于102000m3/h。排烟风机设置于裙房屋面...
3.通风设计:
1、房间设有可开启外窗,采用自然通风。
2. 其他通风系统的场所(见设计施工说明)...

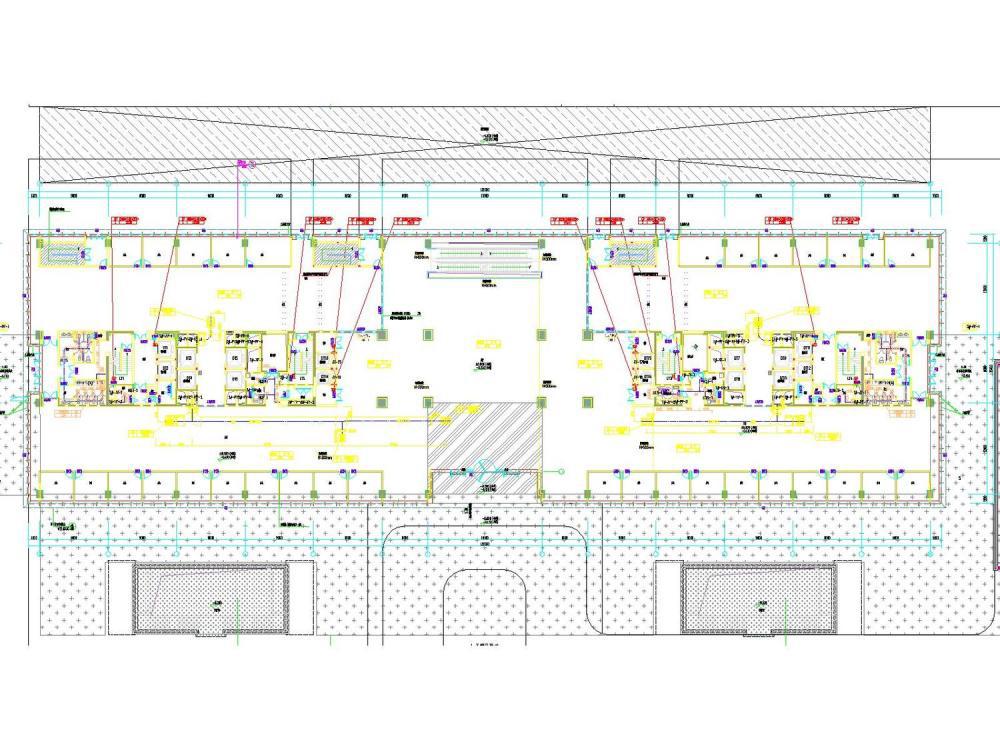

一层风管平面图
二层风管平面图

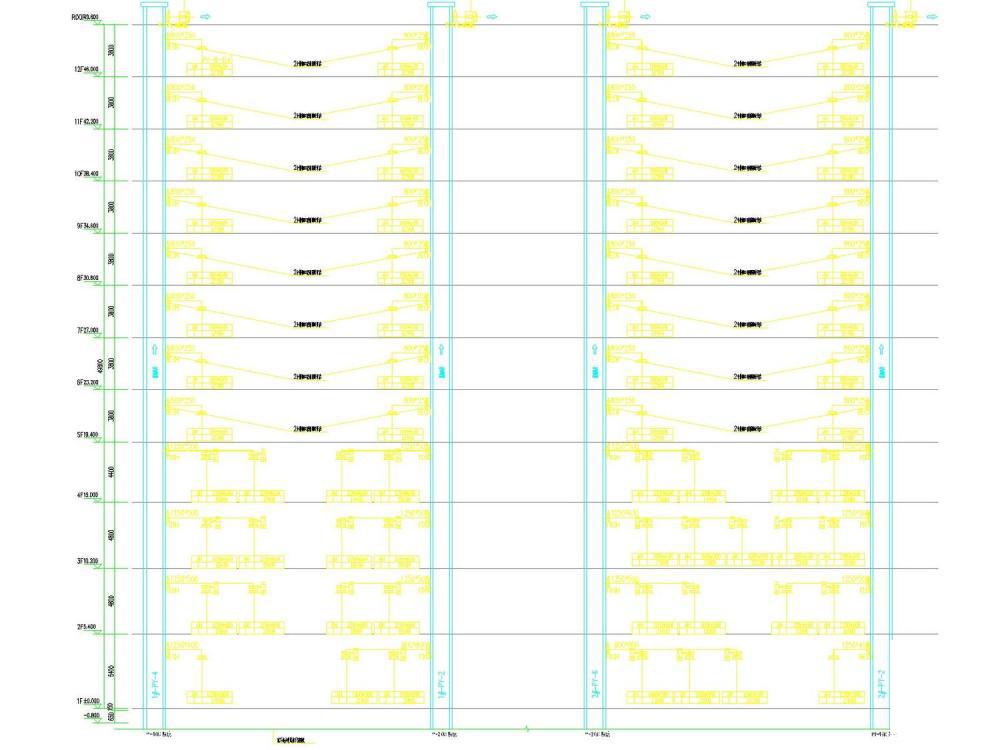

防烟系统示意图

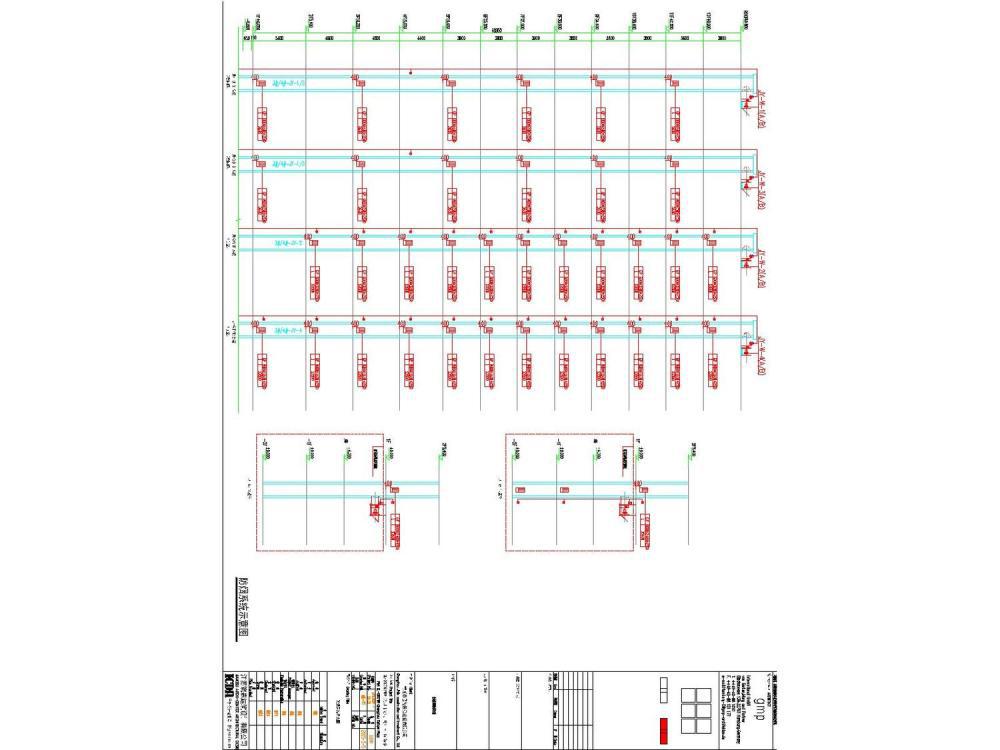

排烟系统示意图
