机场货运区工程危险品仓库给排水施工图纸cad平面图及系统图
-
建筑类别：交通建筑
-
建筑高度类型：单层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：119.68平方米
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000,PDF
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
-
供水方式：市政供水
-
排水体制：雨污分流
-
排水技术：重力排水
-
消火栓用水量室外(L/S)：25
-
项目所在地：广东
1、项目概要：该项目为
广东机场货运区工程危险品仓库
给排水施工图
；该项目总建筑设计面积：119.68平方米；地上1层，建筑高度（规划）4.75m。
2、设计范围：该资料范围包括生活给水系统、生活热水系统、生活污水系统、消火栓给水系统、建筑灭火器。
部分图纸展示：
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

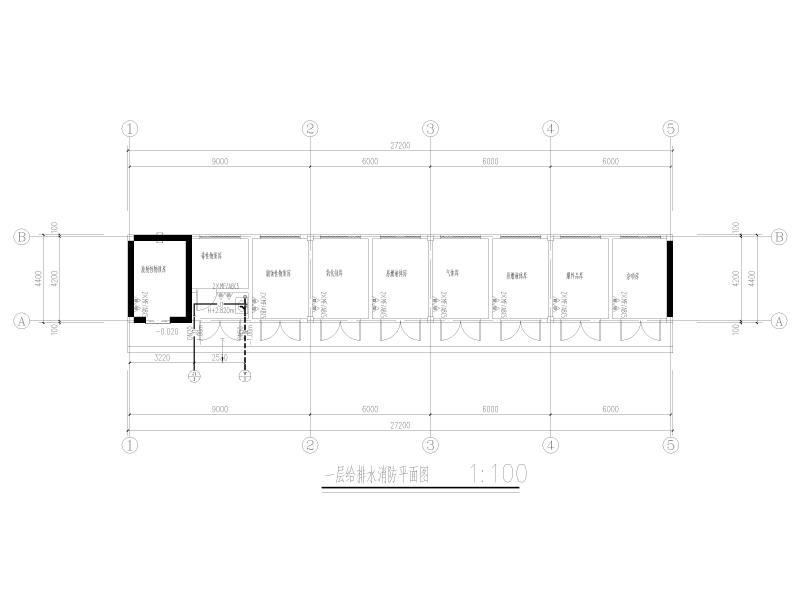

一层给排水消防平面图 -

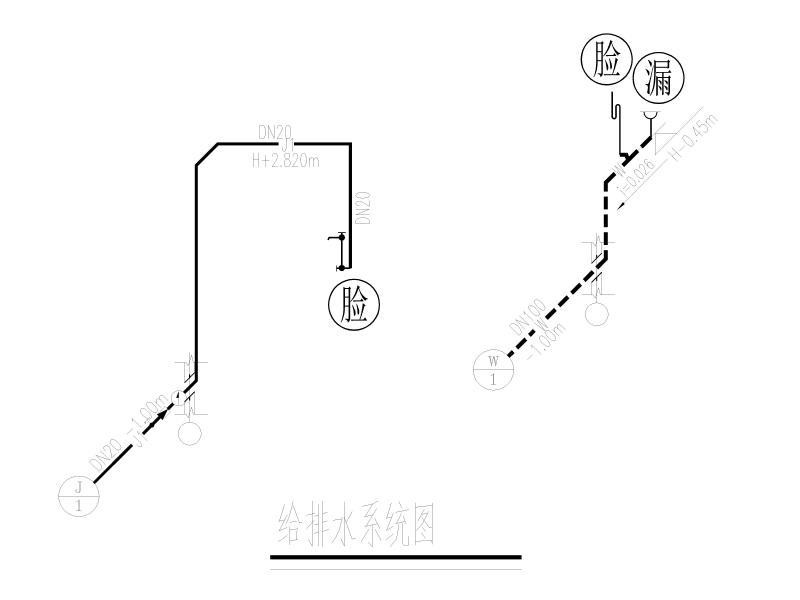

给排水系统图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：1.19 MB
- 收藏次数：0
-
文件名称：
附件-996870777099768887.zip
