中学风雨操场给排水施工图纸cad平面图及系统图
-
建筑类别：体育
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
-
供水方式：市政供水
-
排水体制：污废合流,雨污分流
-
消火栓用水量室外(L/S)：40
-
消火栓用水量室内(L/S)：10
-
项目所在地：贵州
1、项目概要：该项目为
贵州省中学风雨操场
给排水施工图
；多层公共建筑，地上3层，建筑高度18.600m。
2、设计范围：本次给排水设计范围为生活给水系统、排水系统，雨水系统、消火栓给水系统。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

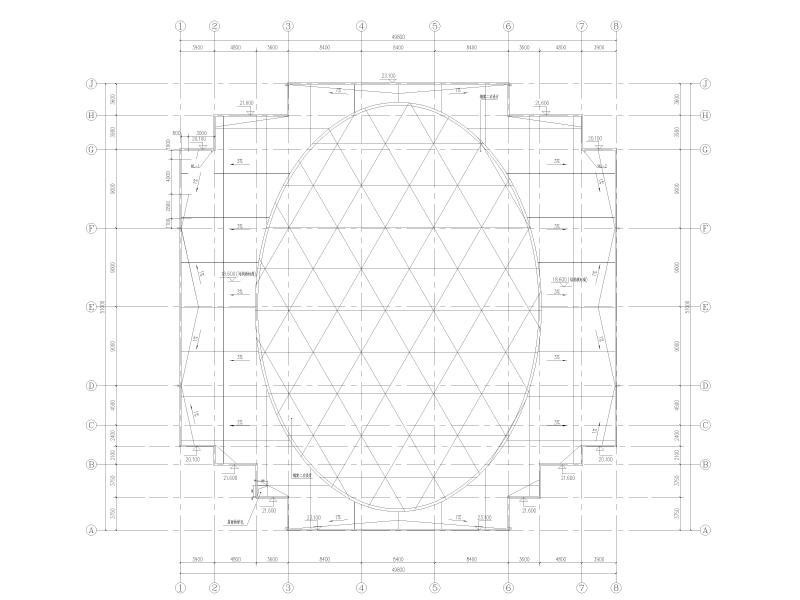

屋顶层给排水平面图 -

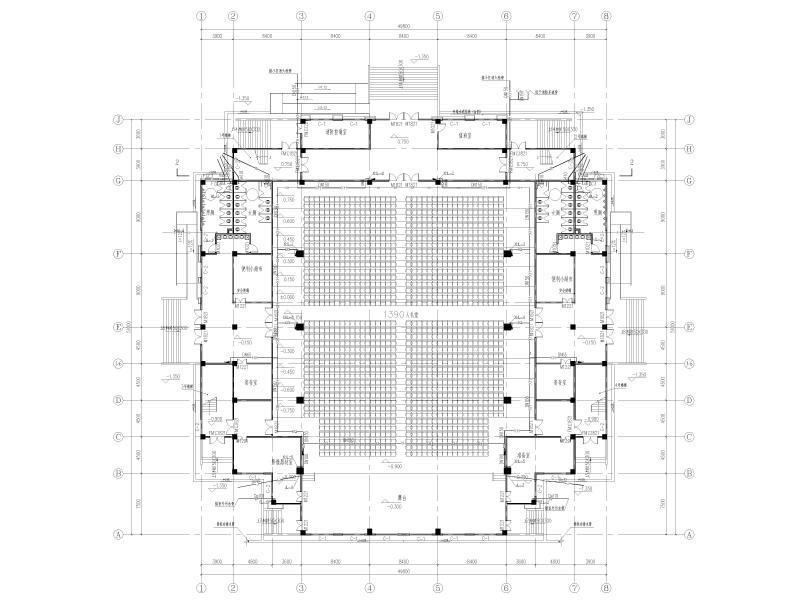

一层给排水平面图 -

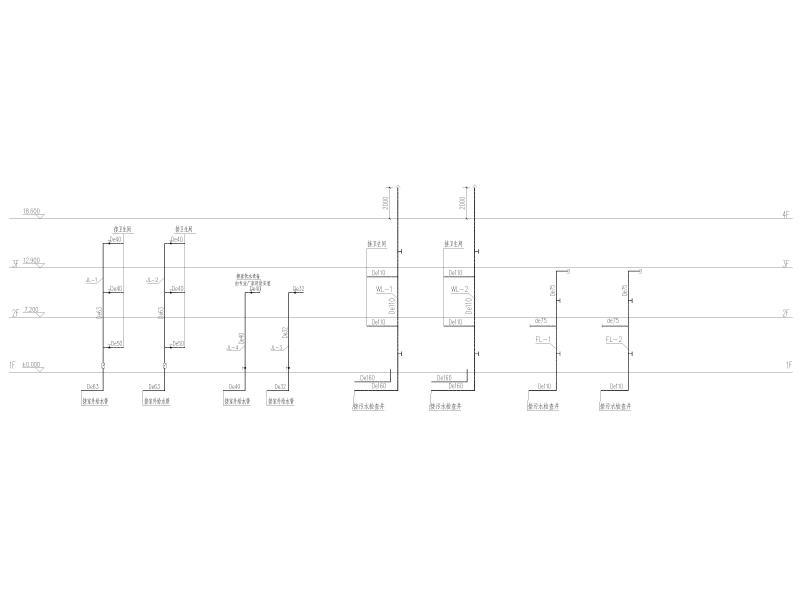

给排水系统图
以上是部分截图，请下载附件后查看完整高清内容
