自来水厂管网工程给排水施工图纸平面图及系统图
-
类型：自来水厂
-
工艺流程选介：其他
-
设计阶段：施工图设计
-
图纸设计格式：CAD2000
-
参考图纸：10-20张
设计总说明：该项目为
给水厂管网工程
给排水施工图
；水厂总设计规模10万吨/天，一期规模5万吨/天。清水池底标高为420.8m，近期出厂主管为DN900球墨铸铁管，敷设至国道附近分为南北两线各一根DN700球墨铸铁管。南线高程较低，可由清水池自流供水无需加压。而北线中途多级加压方能供水。
设计内容： 工程红线范围内室内外生活给排水、雨水系统。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

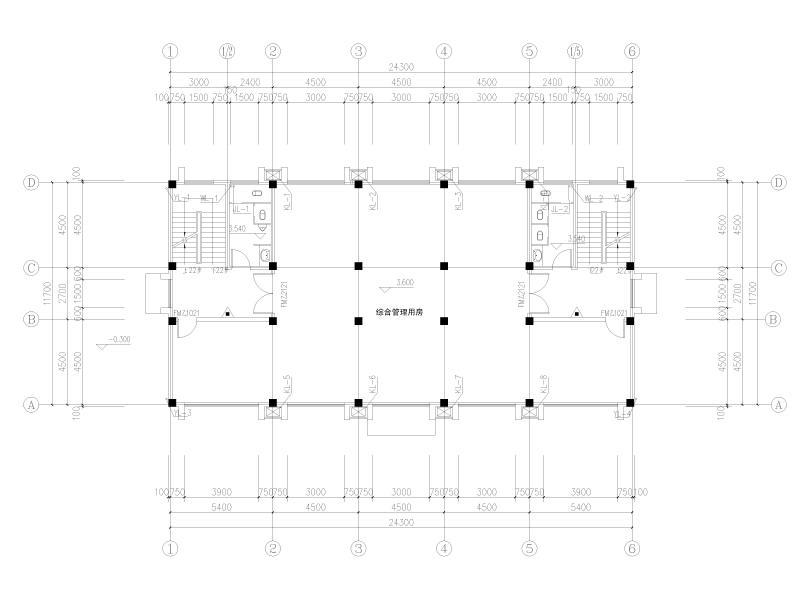

二层给排水平面图 -

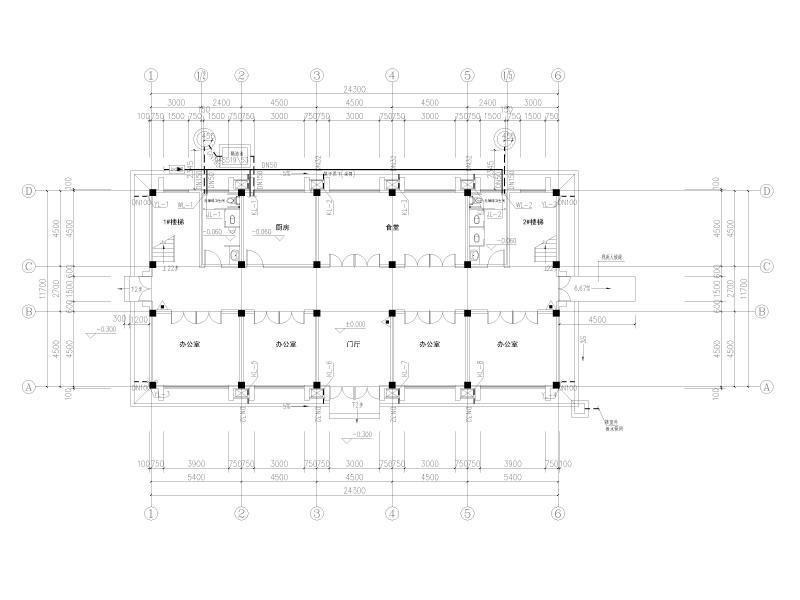

一层给排水平面图 -

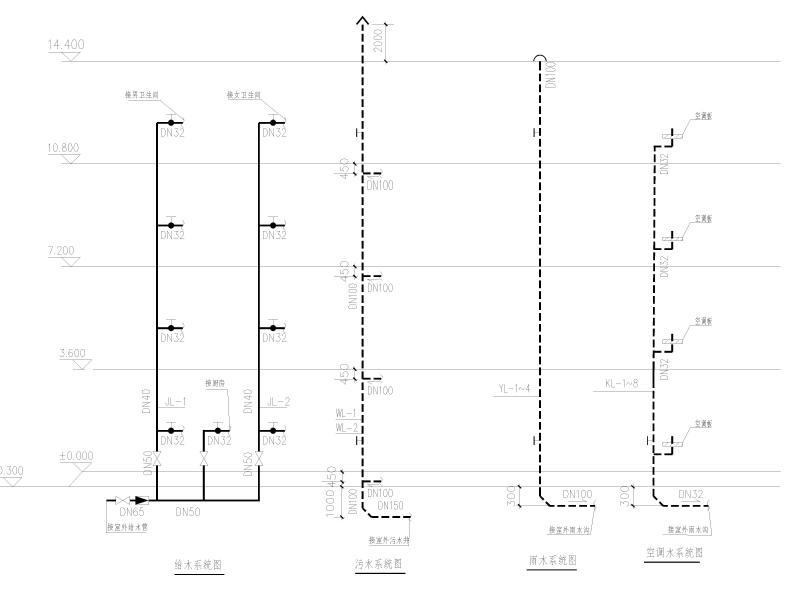

综合管理用房给排水系统图
以上是部分截图，请下载附件后查看完整高清内容
