厂房建设给排水施工图纸平面图及消火栓系统图

搜索更多资源
  • 建筑类别：工业建筑
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式：市政供水
  • 排水体制：污废合流,雨污分流
  • 消火栓用水量室外(L/S)：25
  • 消火栓用水量室内(L/S)：10
  • 大样节点：卫生间
  • 项目所在地：贵州
项目概要：该项目为 贵州省厂房建设 给排水施工图 2020 。
设计范围：该项目设计包括红线以内的生活给水系统、排水系统、雨水系统、消防系统以及小型给水排水构筑物。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

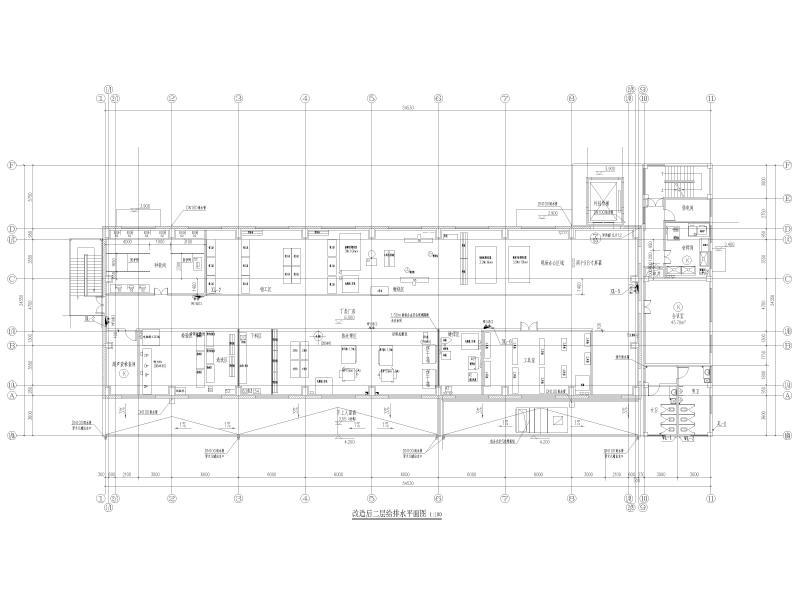

  • 改造后二层给排水平面图
    改造后二层给排水平面图

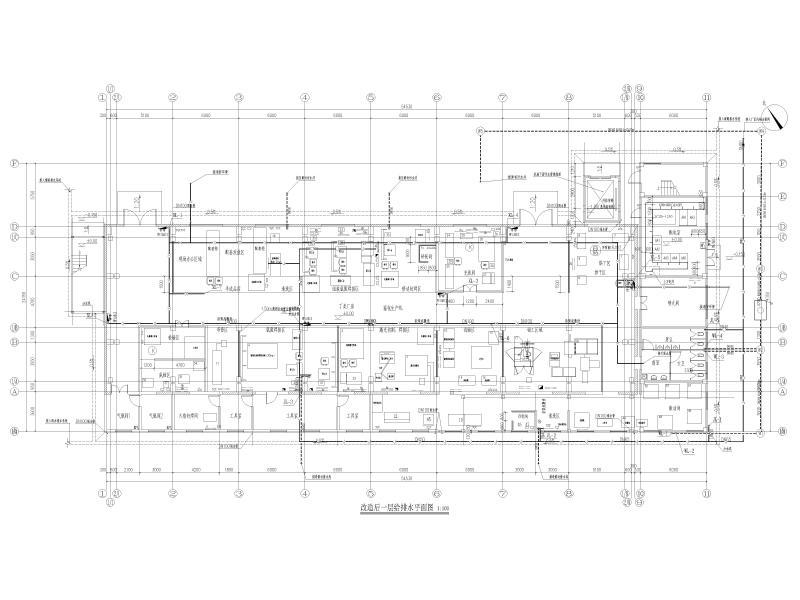

  • 改造后一层给排水平面图
    改造后一层给排水平面图

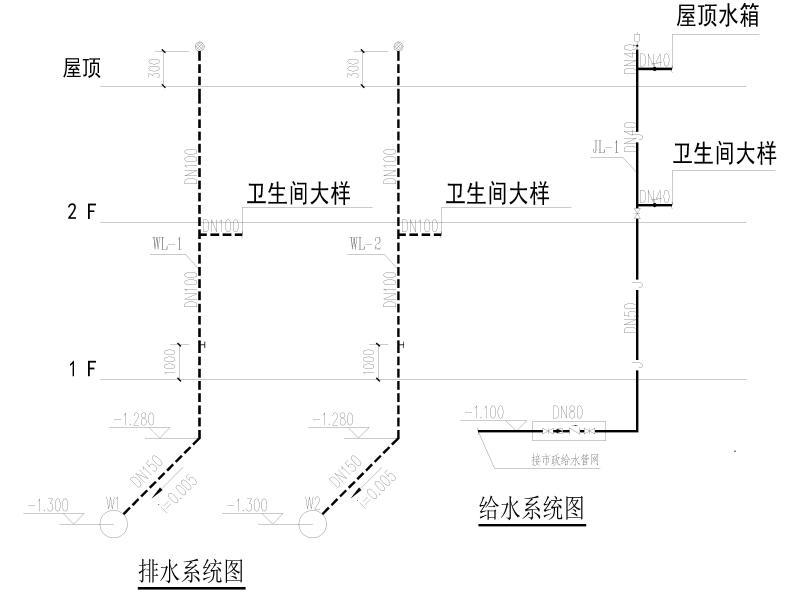

  • 排水系统图
    排水系统图

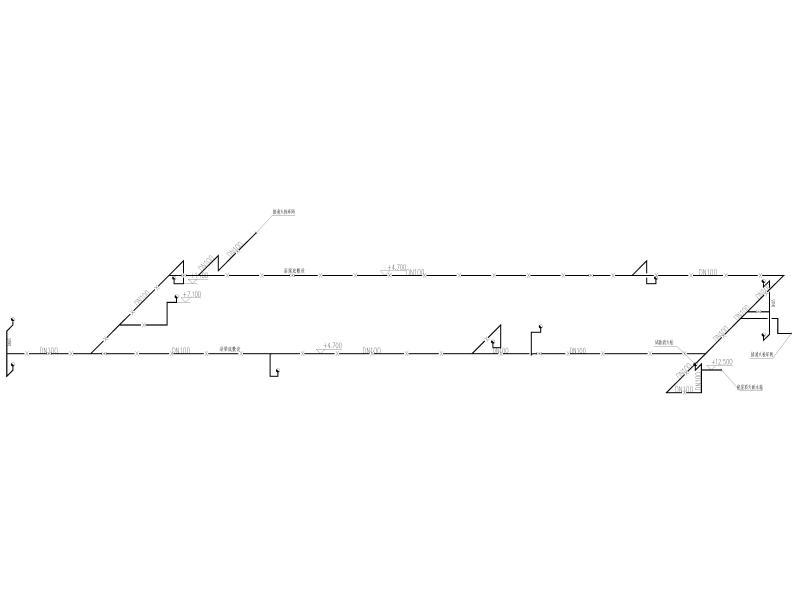

  • 消火栓系统图
    消火栓系统图

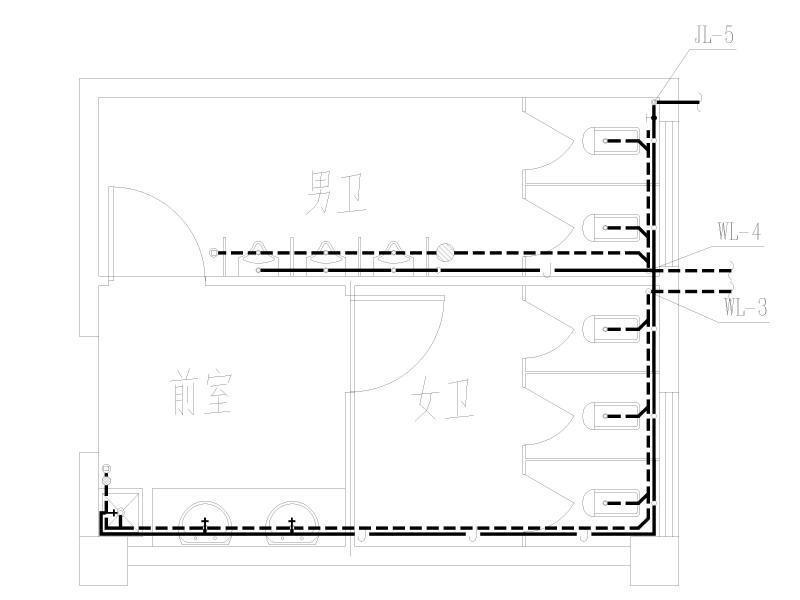

  • 卫生间大样
    卫生间大样
以上是部分截图，请下载附件后查看完整高清内容
