机场货运区熏蒸房给排水施工图纸cad平面图

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:42.84平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式:市政供水
  • 排水体制:雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):25
  • 项目所在地:广东
设计总说明:1、项目概要:该项目为 广东省机场货运区熏蒸房 给排水施工图 。药室、控制室以及相关配套设施:熏蒸房位于出入境货物检疫处理区内,用于大蒜熏蒸,包括熏蒸房、施药室、控制室以及相关配套设施。该项目总建筑设计面积:42.84平方米,建筑基底面积:42.84平方米;地上1层,建筑高度(规划)4.5m。
2、设计范围:该资料范围包括生活给水系统、生活热水系统、生活污水系统、消火栓给水系统、建筑灭火器。
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

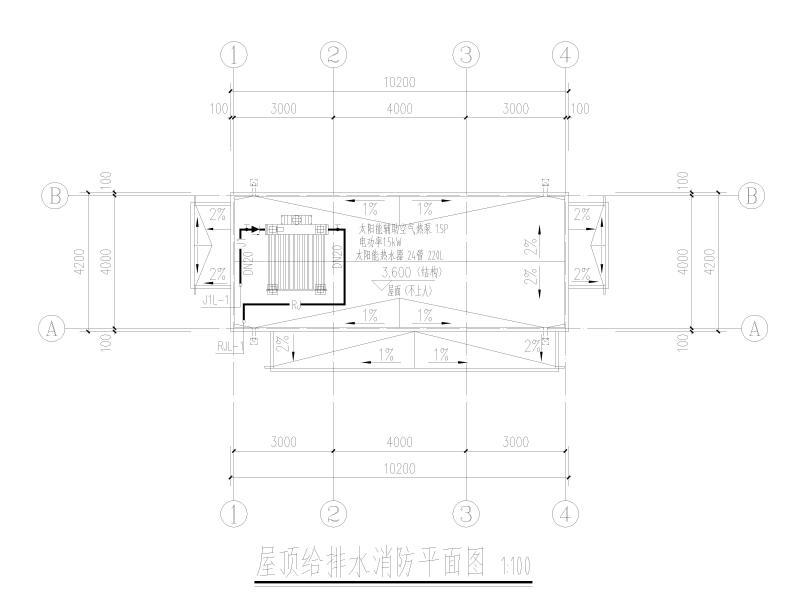

  • 屋顶给排水消防平面图
    屋顶给排水消防平面图

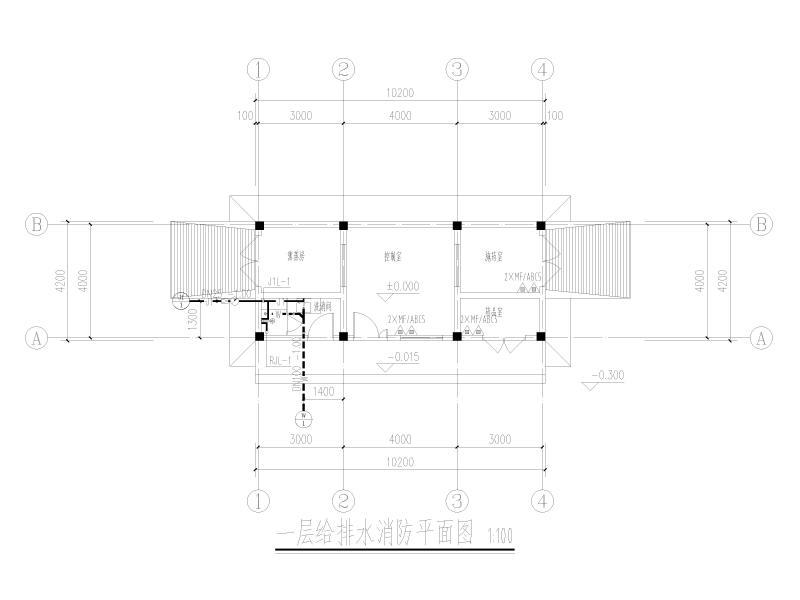

  • 一层给排水消防平面图
    一层给排水消防平面图

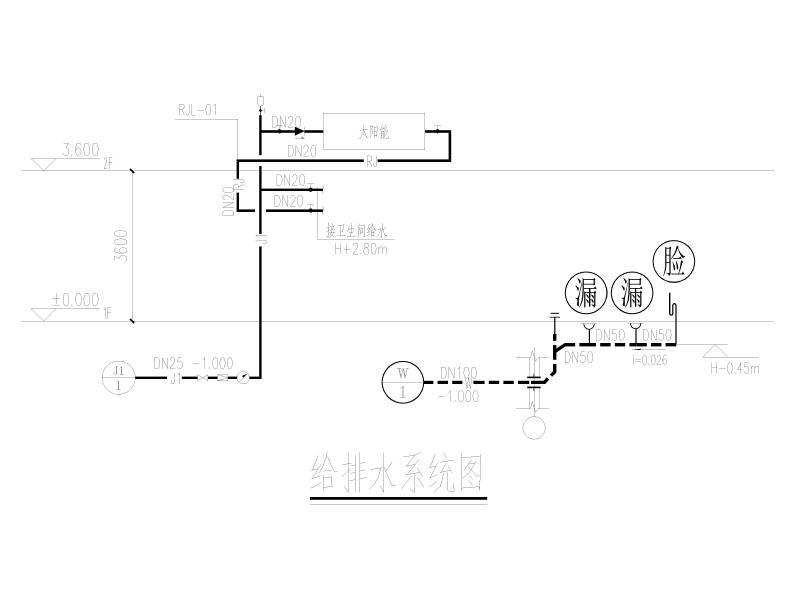

  • 给排水系统图
    给排水系统图
以上是部分截图,请下载附件后查看完整高清内容
