中学行政楼给排水施工图纸cad平面图及系统图
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
-
供水方式：市政供水
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
消火栓用水量室外(L/S)：25
-
消火栓用水量室内(L/S)：15
-
项目所在地：贵州
1、项目概要：该项目为
贵州省中学行政楼
给排水施工图
；
该项目为多层公共建筑，地下1层，地上6层，建筑高度24.000m。
2、设计内容：本次给排水设计范围为生活给水系统、排水系统，雨水系统、消火栓给水系统。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

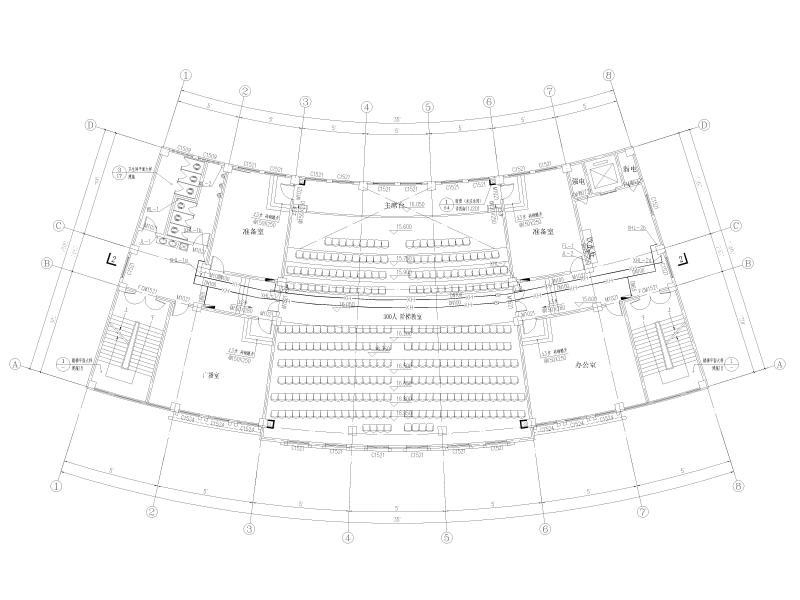

二层给排水平面图 -

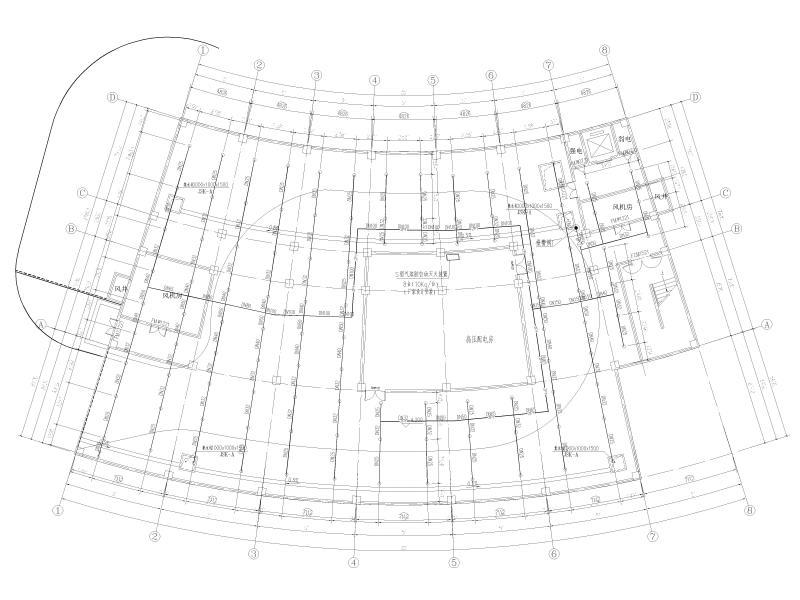

负一层喷淋平面图 -

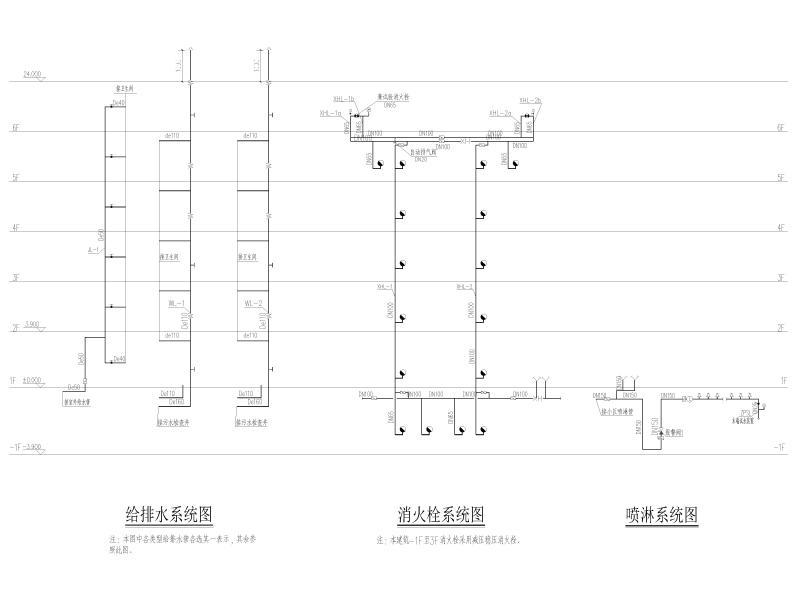

给排水系统图 -

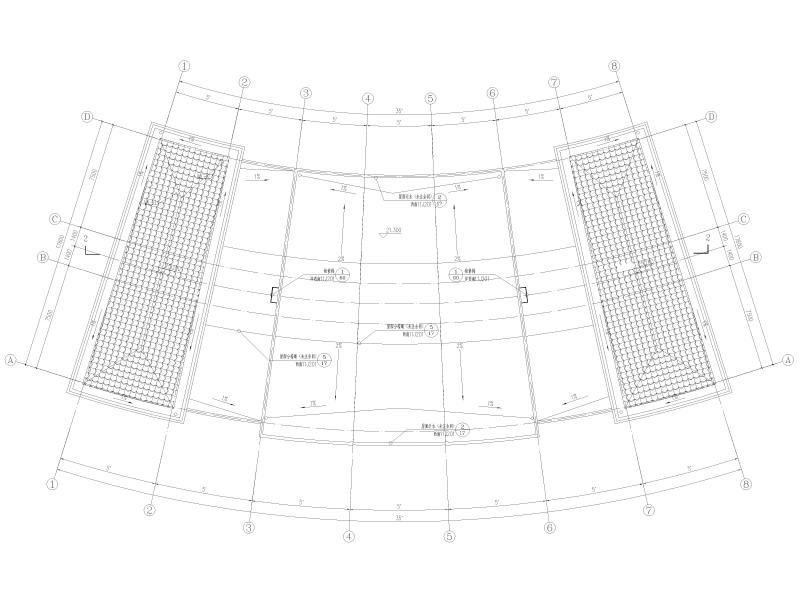

屋顶给排水平面图 -
五层给排水平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：11.15 MB
- 收藏次数：0
-
文件名称：
附件-996876769678077505.dwg
