棚户区改造工程给排水施工图纸大样图及平面图,系统图

  • 建筑类别:住宅,商业
  • 建筑设计面积:16119.86平方米
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式:市政供水
  • 排水体制:污废合流
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 项目所在地:贵州
项目概要:该项目为 贵州省棚户区改造工程 给排水施工图 (含大样图) 、该项目建筑面积为16119.86平方米;建筑类别为高层住宅楼及商业裙房,建筑耐火等级:一级,设计使用年限为50年,负一层为机械停车库,±0.000标高以上为裙楼为商业和卫生站,塔楼为住宅;结构类型为部分框支剪力墙结构,抗震设防烈度均为六度;建筑高度为48.20m
设计范围:该资料范围包括用地红线以内的室内给水排水、消防等管道系统、小型给水排水构筑物。
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

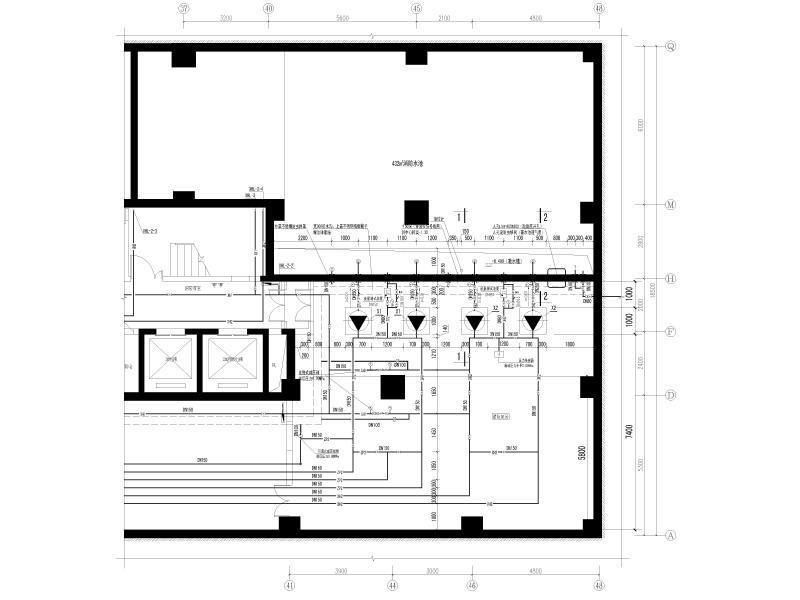

  • 负一层给排水、消火栓平面图
    负一层给排水、消火栓平面图

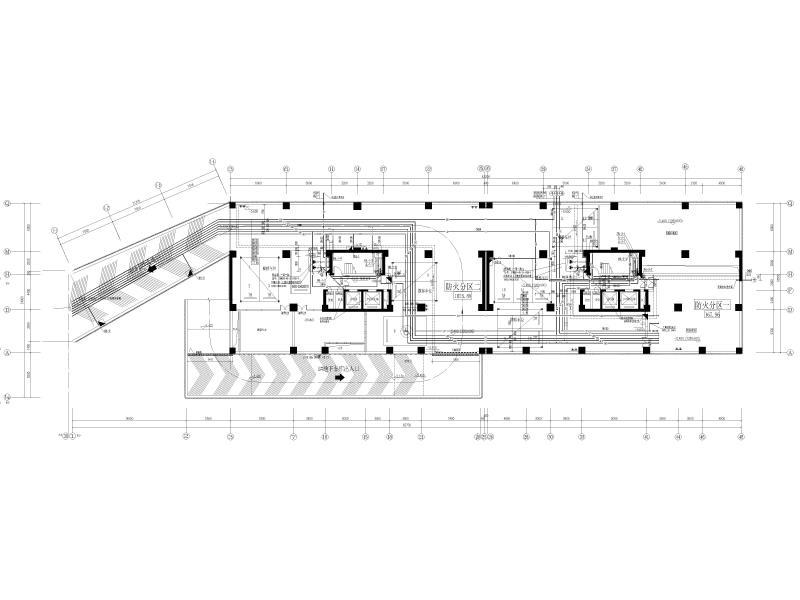

  • 一层喷淋平面图
    一层喷淋平面图

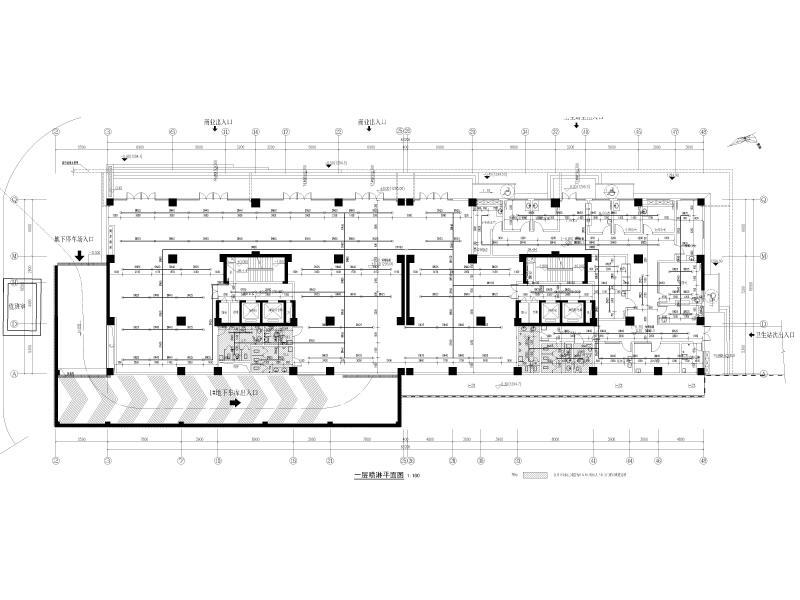

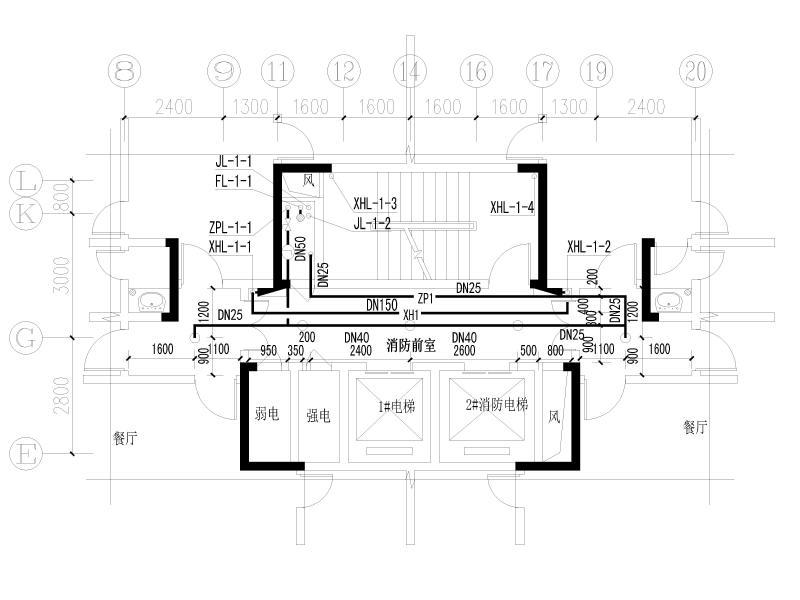

  • 十一层核心筒消火栓、喷淋平面图
    十一层核心筒消火栓、喷淋平面图

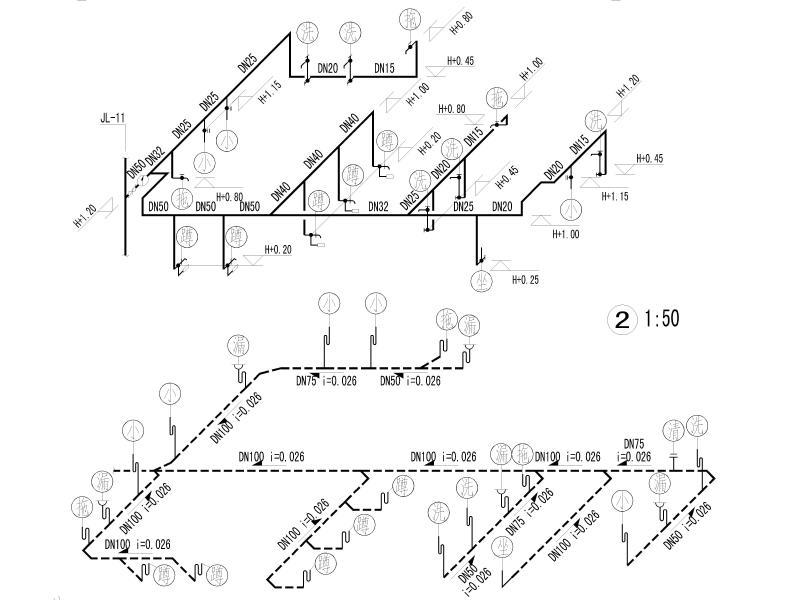

  • 卫生间给排水系统图
    卫生间给排水系统图
  • 消防泵房给排水大样图
    消防泵房给排水大样图
以上是部分截图,请下载附件后查看完整高清内容
