公租房工程给排水施工大样图平面图及系统展开图

项目概要：该项目为 贵州省某公租房工程 给排水施工图 （含大样图） 。总建筑面积 1866.32 m，建筑体积 11000 ｍ。含地下建筑 2 层，主要为 机动车库 及设备用房； 1 层为 配套和农贸市场。建筑高度： 14.0 m；建筑分类: 多层商店 ;耐火等级： 二级。

设计范围:

建筑用地红线范围内的生活及消防给排水设计。其中包括：生活给水系统、生活污、废水排水系统、雨水排水系统、室内、外消火栓给水灭火系统、自动喷水灭火系统、 气体灭火系统、建筑灭火器配置。

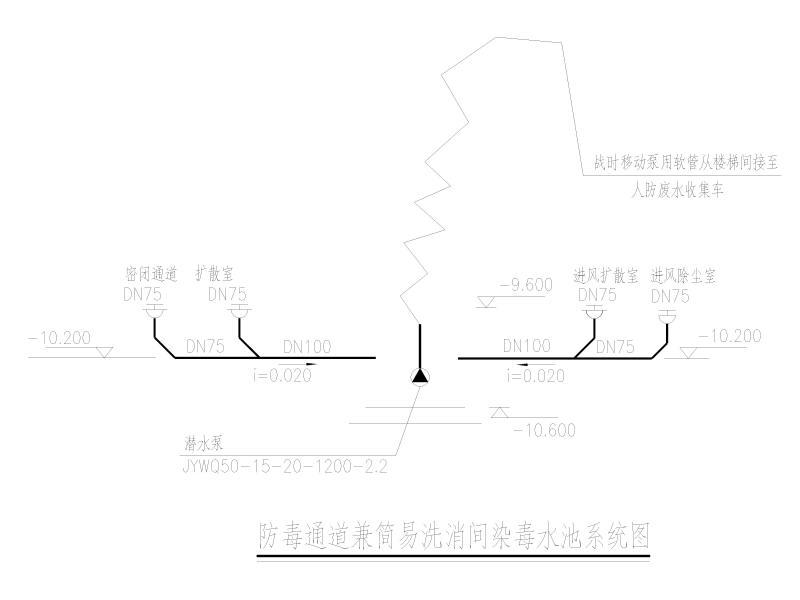

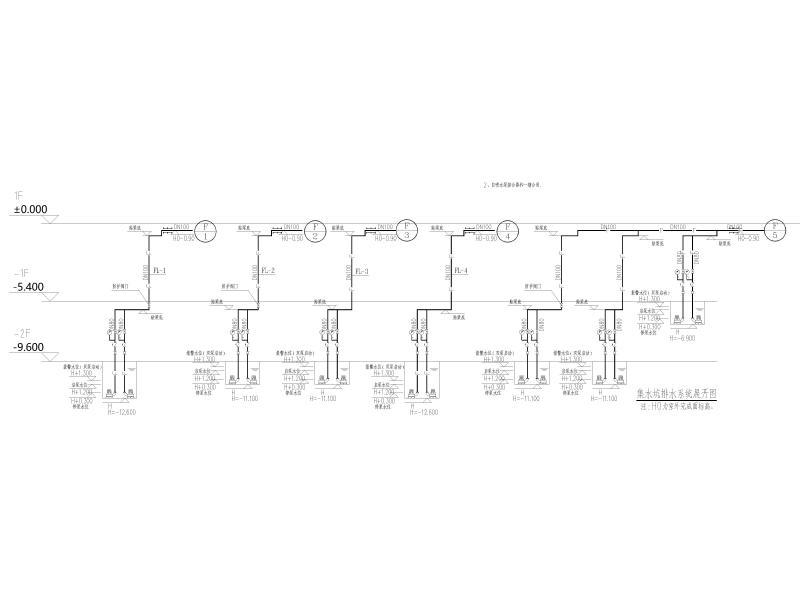

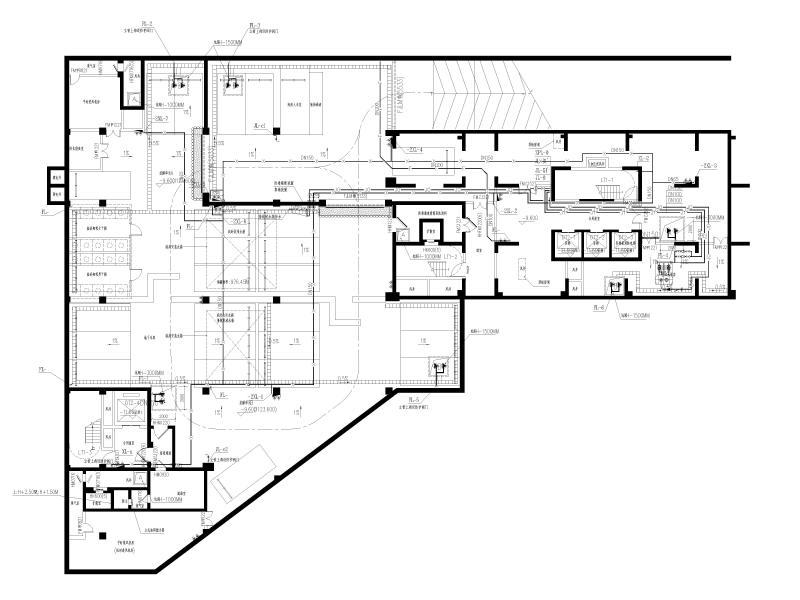

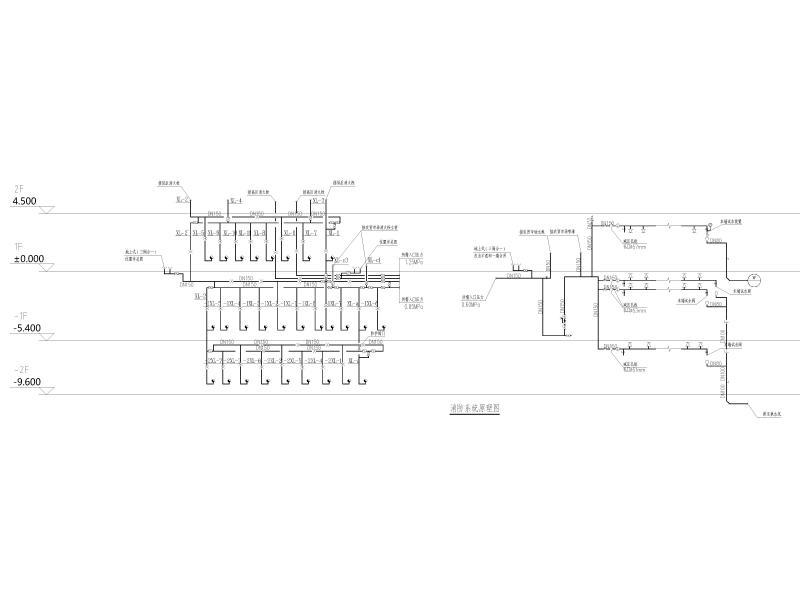

部分图纸展示：
