8层高等教育院校多个建筑通风防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅,教育,科研,餐饮
  • 建筑高度类型:多层建筑,高层建筑
  • 建筑设计面积:30000平方米
  • 建筑地上层数:8、4、2层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 设计内容:通风,防排烟,其它
  • 送风方式:散流器送风
  • 项目所在地:重庆

一、项目概要:
该项目位于重庆市,是一个高等教育院校多个建筑项目,地上8层,总建筑面积约3万平方米,属于二类高层公共建筑。
图纸内容主要包含设计施工说明,主要设备材料表及图例,防排烟系统图,通风平面图,防排烟平面图,排烟平面图等...

二、系统设计:
1.消防电梯前室采用机械加压送风系统,风机设在八层专用风机房内,加压风口采用常闭加压送风口,火灾时可手动自动开启着火层及其上一层共两层风口并连锁风机开启加压送风,手动自动关闭并连锁风机关闭,风口每层设置一个。
2.不满足自然排烟的走道采用机械排烟。每层走道为一个防烟分区,排烟量按最大防烟分区每平方米排烟量不小于计算。每层风管穿越风井处及排烟风机入口均设置280℃排烟防火阀,平时常开,当烟气温度超过280℃时自动关闭,并联锁排烟风机关闭...

图纸展示:

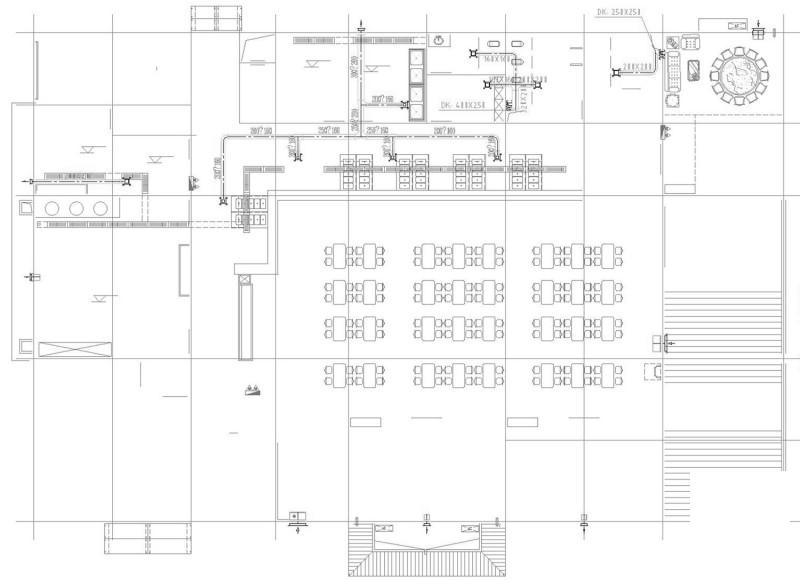

餐饮中心一层通风平面图

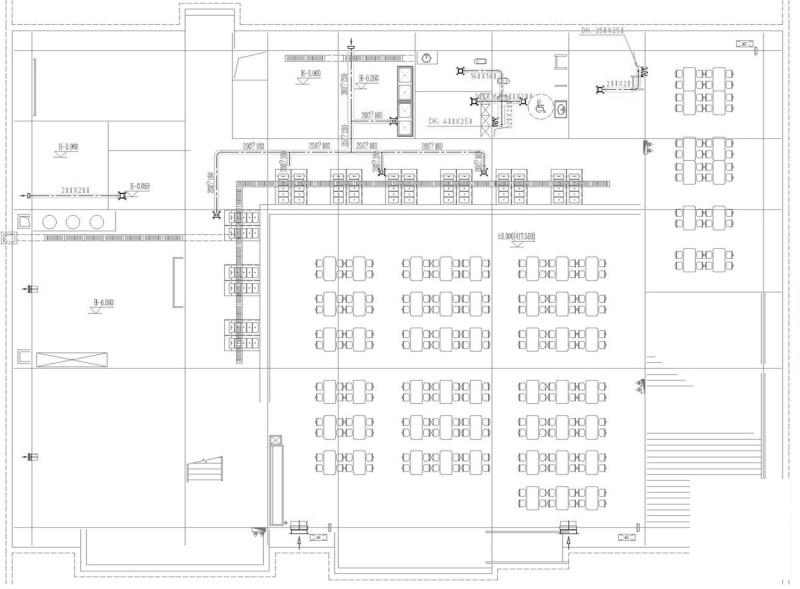

餐饮中心二层通风平面图

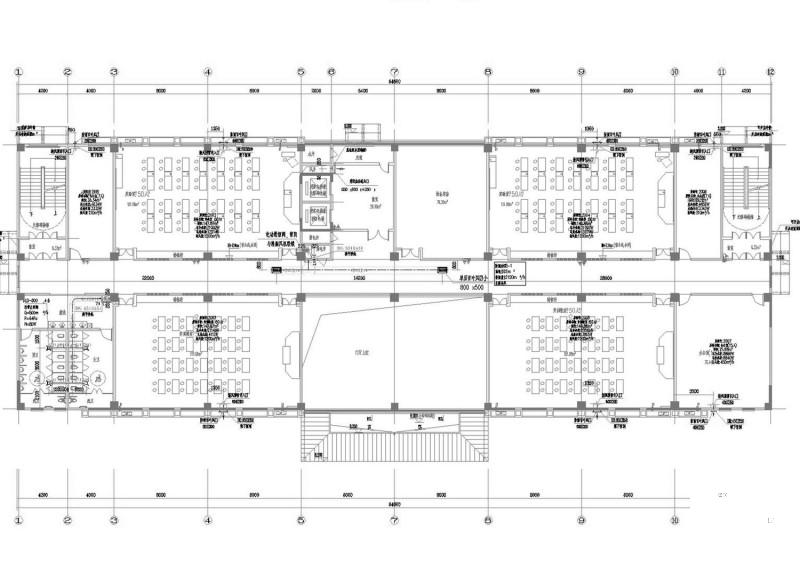

实验实训综合楼一层通风、防排烟平面图

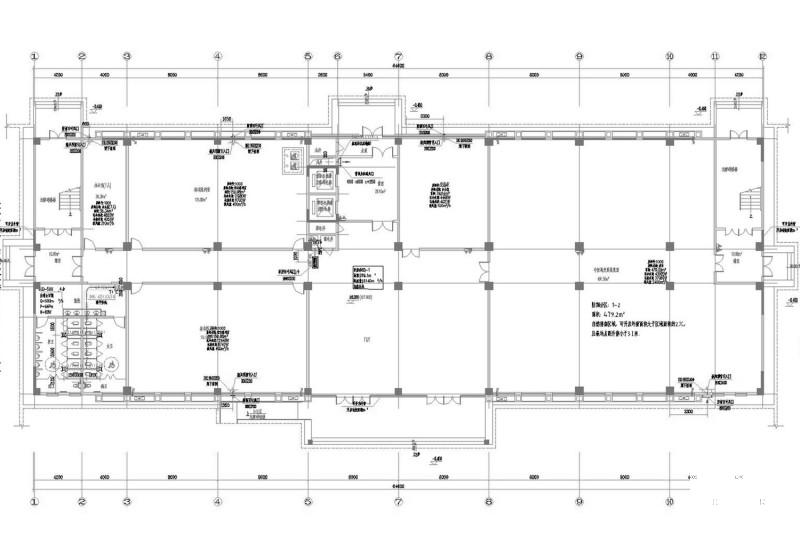

实验实训综合楼二层通风、防排烟平面图
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 建筑防排烟系统设计 - 1
    建筑防排烟系统设计 - 1
  • 建筑防排烟系统设计 - 2
    建筑防排烟系统设计 - 2
  • 建筑防排烟系统设计 - 3
    建筑防排烟系统设计 - 3
  • 建筑防排烟系统设计 - 4
    建筑防排烟系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
