5层住院楼通风采暖系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:22004平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计内容:空调,通风,采暖,防排烟
  • 空调系统:空气-水系统
  • 采暖系统:散热器供暖
  • 项目所在地:陕西
项目概要:
本项目为医院住院楼项目,位于陕西省,住院楼建筑面积约22004m2,建筑高度20.0m,地上5层,一层层高4.8m,二~五层均3.8m,地下一层平时为汽车库,战时为人防物资库,核六常六二等人员掩蔽所和人防救护站。

设计范围:
住院楼空调、采暖、通风及防排烟系统设计

部分图纸展示:

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

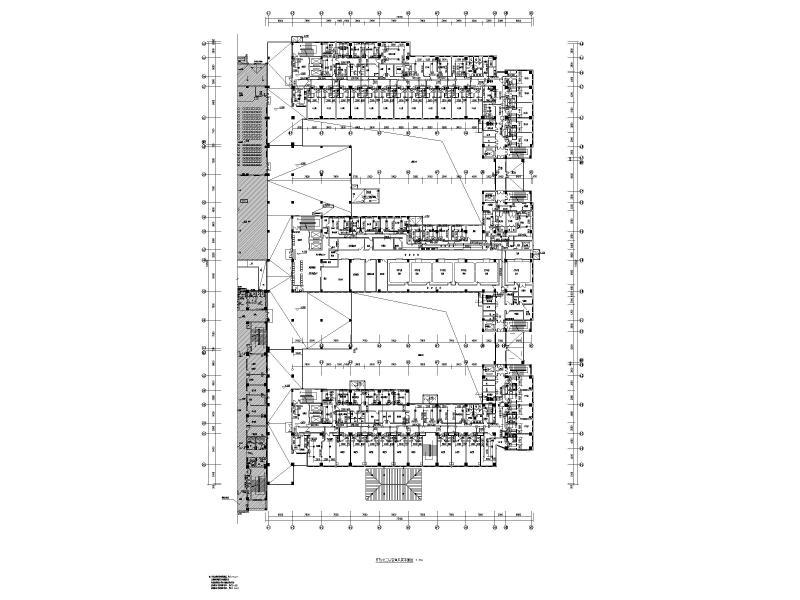

  • 采暖通风施工图 - 1
    采暖通风施工图 - 1

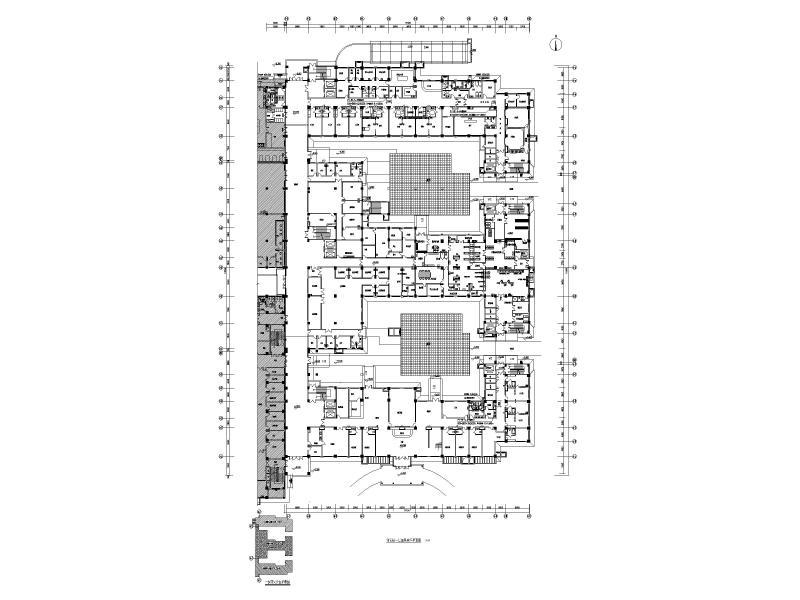

  • 采暖通风施工图 - 2
    采暖通风施工图 - 2

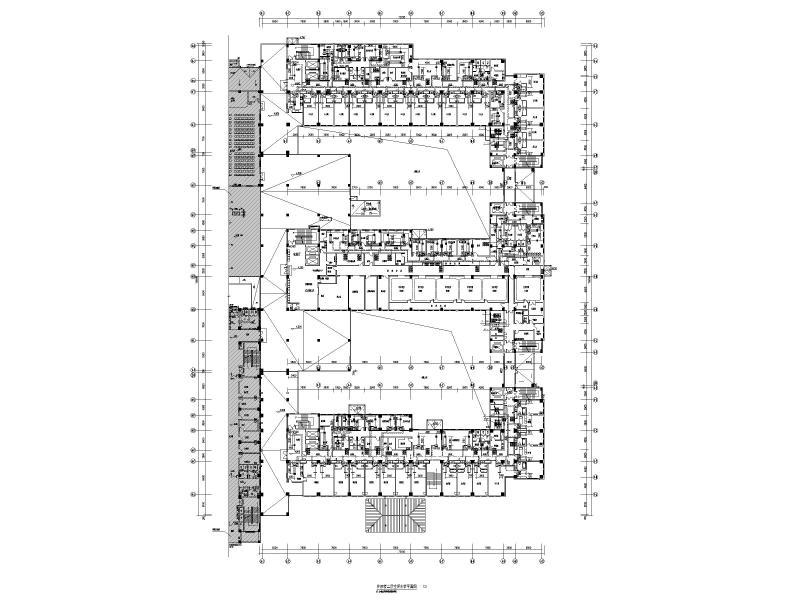

  • 采暖通风施工图 - 3
    采暖通风施工图 - 3

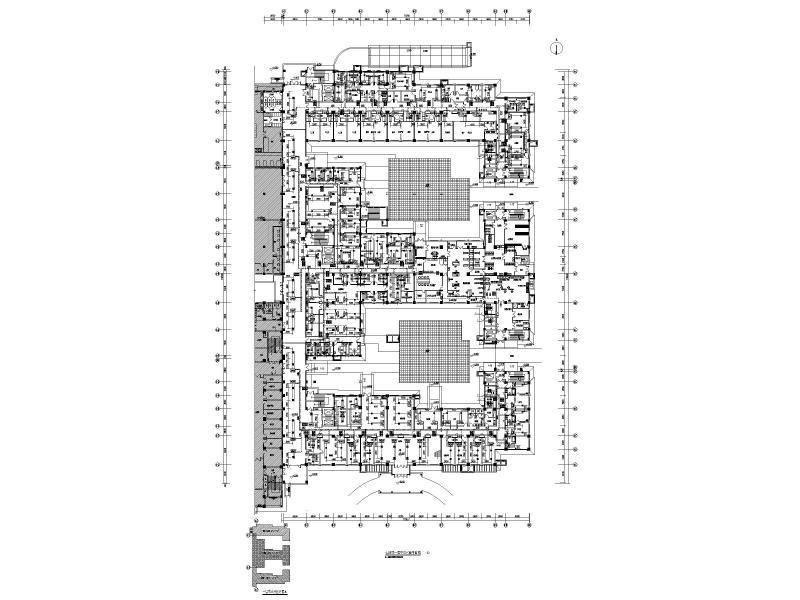

  • 采暖通风施工图 - 4
    采暖通风施工图 - 4

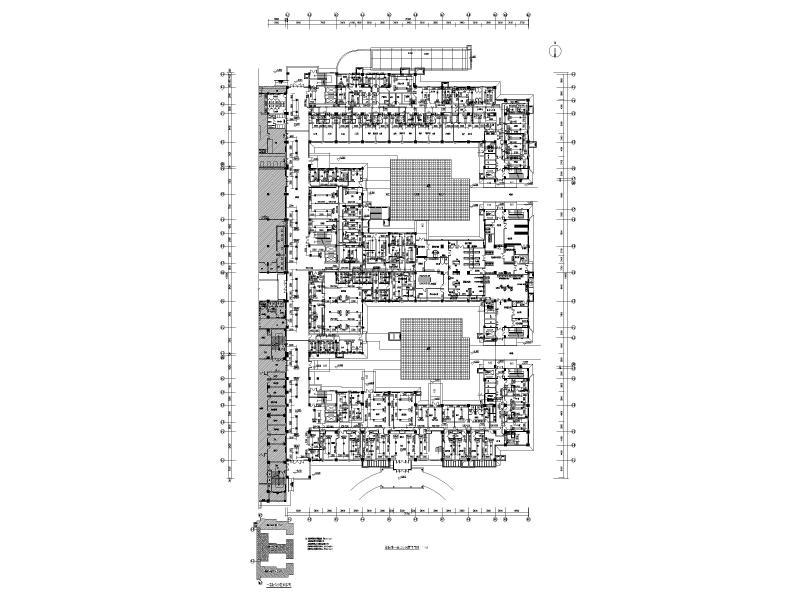

  • 采暖通风施工图 - 5
    采暖通风施工图 - 5
  • 采暖通风施工图 - 6
    采暖通风施工图 - 6
  • 采暖通风施工图 - 7
    采暖通风施工图 - 7
以上是部分截图,请下载附件后查看完整高清内容
