6层住院楼排烟通风系统设计施工图纸

  • 附件设计说明:无
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:四川

附件详情

  • 资料目录,计算参数表,图例
  • 设计与施工说明
  • 主要设备材料表

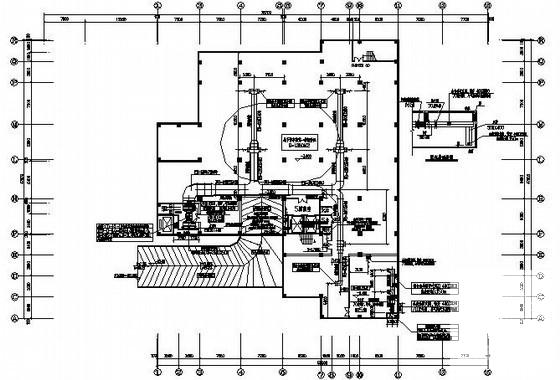

  • 地下车库层排烟及通风平面图
  • 排烟及通风平面图
  • 屋面层屋顶风机布置平面图

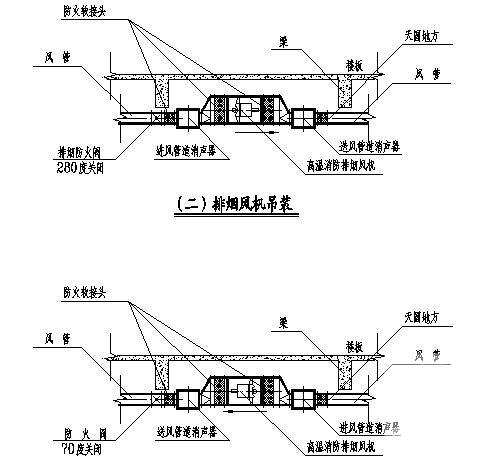

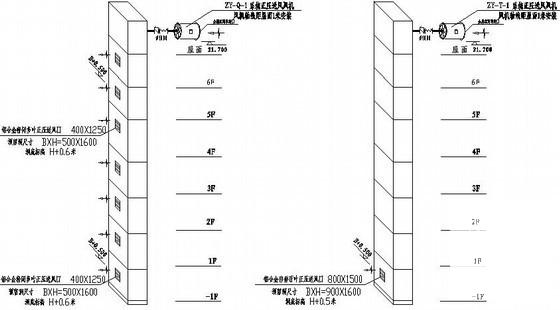

  • 消防电梯前室,防烟楼梯间正压送风系统原理图 风机及风管安装剖面示意图

附件详情

本项目位于四川省德阳市某住院楼项目。地上六层,地下一层,主要功能均为门诊,病房,车库及设备设备用房,建筑设计结构形式为框架结构,该项目按照<>GB50016-近代规定,属于多层公共建筑。
设计内容:对建筑的通风防排烟系统做了详细的设计,包括地下车库,消防电梯前室,楼梯间及屋顶的 通风防排烟 系统设计。




以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

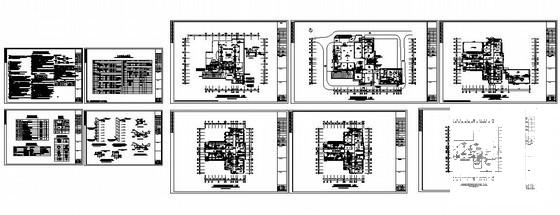

  • 通风系统施工 - 1
    通风系统施工 - 1
  • 通风系统施工 - 2
    通风系统施工 - 2
  • 通风系统施工 - 3
    通风系统施工 - 3
  • 通风系统施工 - 4
    通风系统施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
