13300平米医院门诊住院综合楼空调通风排烟系统设计施工图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:13300平方米
  • 图纸设计深度:施工图
  • 参考图纸:49张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 水系统:单式泵,变流量
  • 送风方式:散流器送风
  • 项目所在地:湖北

附件详情

一、项目概要:
该项目为医院的门诊住院综合楼,建筑面积约13300m2,建筑高度30.3m,共七层...
二、空调冷热源:
空调冷热源选用风冷螺杆式热泵机组。每台制冷量507kW,制热量532kW...
三、空调系统:
1.水系统采用两管制一次泵变流量系统,水泵变频。
2.大部分空调采用风机盘管加新风系统,风机盘管为卧式暗装,新风机组为吊顶式;餐厅,培训中心采用空气处理机组低速风道系统...
四、通风排烟系统:
1.该项目的设备用房、卫生间、更衣室、库房均设有机械通风系统。
2.配电间采用气体灭火系统。当配电间发生火灾,电动,手动或70℃自动关闭相应的电动防火阀,连锁关闭相应的风机......

图纸共49张。

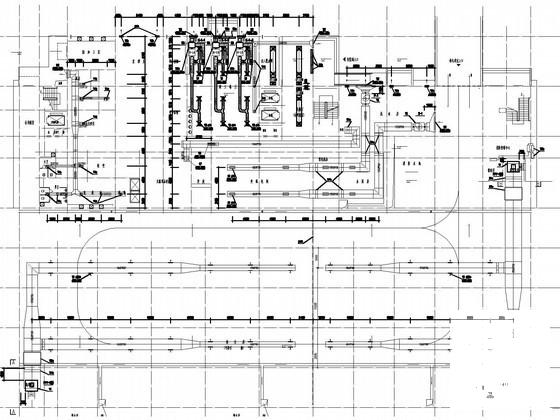

空调水系统平面图

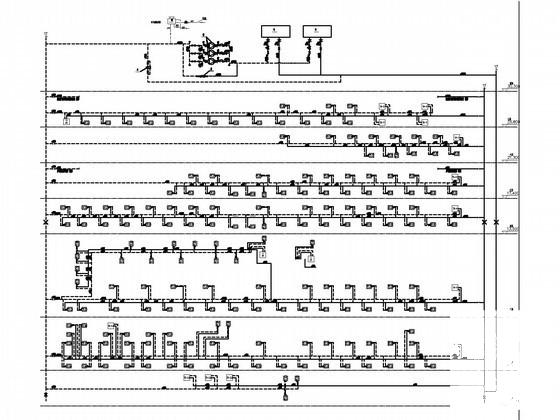

空调水系统原理图

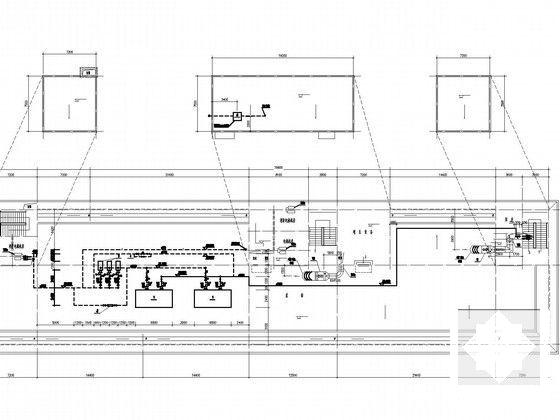

电梯机房层平面图

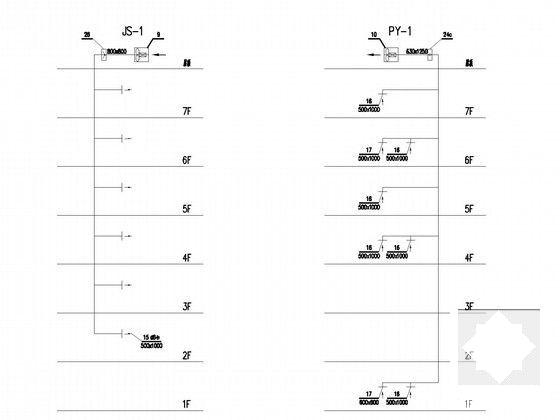

防排烟系统原理图

医用气体系统原理图

医用气体平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 门诊综合楼设计 - 1
    门诊综合楼设计 - 1
  • 门诊综合楼设计 - 2
    门诊综合楼设计 - 2
  • 门诊综合楼设计 - 3
    门诊综合楼设计 - 3
  • 门诊综合楼设计 - 4
    门诊综合楼设计 - 4
  • 门诊综合楼设计 - 5
    门诊综合楼设计 - 5
  • 门诊综合楼设计 - 6
    门诊综合楼设计 - 6
  • 门诊综合楼设计 - 7
    门诊综合楼设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
