13300平米7层门诊住院楼空调通风及防排烟系统设计施工图纸

资料简介
赚取积分

设计说明：有
建筑类别：医疗
建筑高度类型：多层建筑
建筑设计面积：13300平方米
地上层数：7层
图纸设计深度：施工图
参考图纸：29张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：电动压缩式冷水机组,空气调节器
空调系统：空气-水系统,制冷剂系统
水系统：单式泵,变流量,双管制
送风方式：散流器送风
项目所在地：湖北

附件详情

一、项目概要：

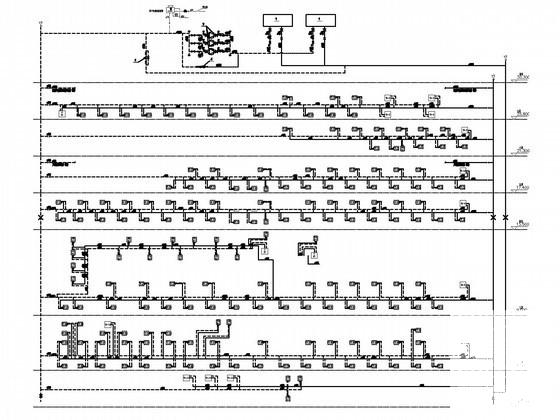

该项目位于湖北省，是一个多层门诊住院楼建筑，地上7层，建筑面积13300平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，空调通风排烟平面图，空调水系统平面图，医用气体平面图，防排烟平面图，屋面空调平面图，空调水系统原理图，防排烟系统原理图，医用气体系统原理图等...

二、空调系统：

1.冷热源：采用风冷螺杆式热泵机组...

2.风系统：采用风机盘管加新风系统，双制式分体空调，单冷分体空调...

3.水系统：采用两管制一次泵变流量系统...

三、通风系统：

卫生间，UPS间，配电间，水泵房，药房，负压吸引等采用自然进风、机械通风系统，换气次数分别为10、10、15、8、3、6次/h...
