热电厂厂房锅炉采暖系统及空调通风设计施工图纸

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖
  • 冷热源:市政热网,锅炉
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风

附件详情

  • 暖通设计及施工说明
  • 暖通设备材料表
  • 锅炉间采暖平面图
  • 暖风机采暖平面图
  • 汽机间采暖系统图
  • 锅炉间采暖系统图
  • 除氧跨采暖系统图
  • 屋面通风除尘平面图
  • ......

附件详情

一、项目概要:
该资料为主厂房的暖通设计,采暖系统总热负荷为 390 kW。锅炉间总热负荷 140kW;主厂房总热负荷 250kW;二期扩建管道预留 100kW......
二、采暖系统:
1.冬季采暖室外计算温度为 -16.2°C,热媒为 70°C/50°C低温热水,接自(至)室外热力管网。
2.冬季采暖室内设计温度为:锅炉间、汽机间、除氧层、运煤层 5°C,卫生间、走廊、楼梯间 16°C,控制室 18°C。
3.散热器:采用高压四柱 760型铸铁散热器(0.8 MPa)(内腔无砂铸造)......
三、空调系统:
高、低压配电室余热量排除采用多联机形式......
四、通风系统:
1.除氧层、电缆夹层、发电机小间设低噪声轴流风机,通风换气次数:10次/h。
2.卫生间采用百叶窗式换气扇排风,通风换气次数:10次/h......

图纸共31张

除氧跨采暖系统图

通风平面图

通风空调平面图

屋面通风除尘平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

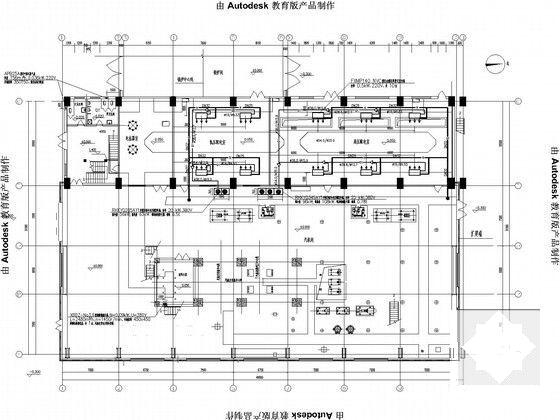

  • 厂房空调采暖施工 - 1
    厂房空调采暖施工 - 1

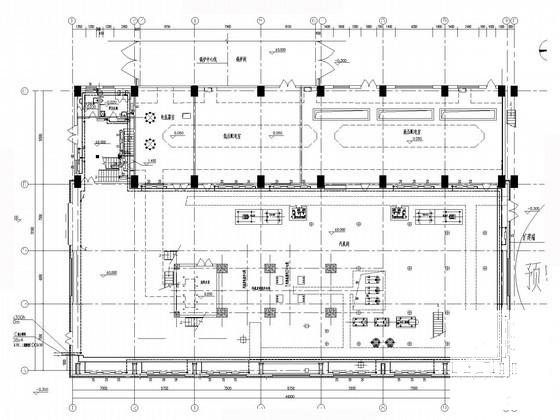

  • 厂房空调采暖施工 - 2
    厂房空调采暖施工 - 2

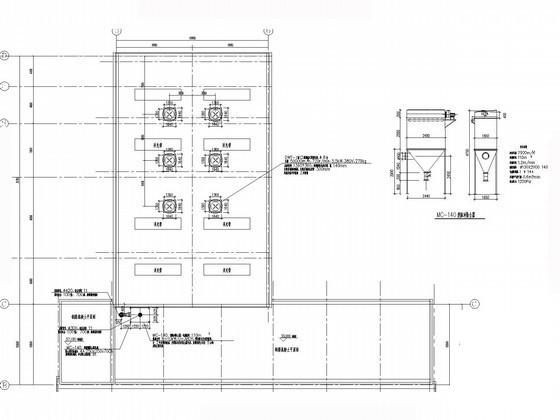

  • 厂房空调采暖施工 - 3
    厂房空调采暖施工 - 3

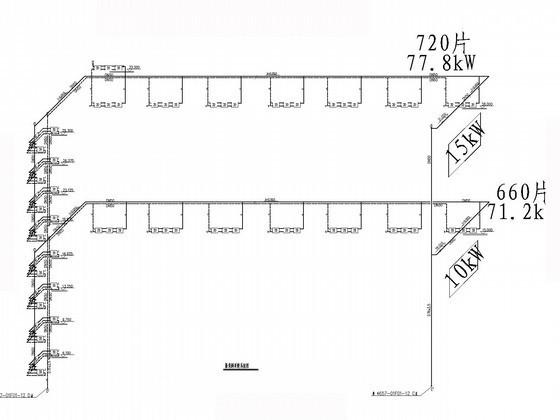

  • 厂房空调采暖施工 - 4
    厂房空调采暖施工 - 4

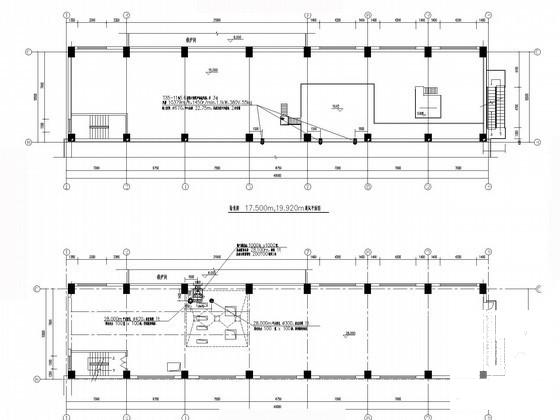

  • 厂房空调采暖施工 - 5
    厂房空调采暖施工 - 5
以上是部分截图,请下载附件后查看完整高清内容
