10层医院住院大楼中央空调系统及通风排烟设计施工大样图

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 地上层数:10层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,人防
  • 空调系统:空气-水系统,制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

  • 设计说明
  • 机械排烟系统原理图
  • 人防地下室战时通风平面图
  • 空调通风、排烟平面图
  • 空调管道平面图
  • 空调水路系统原理图
  • 人防进风口部大样图
  • ......

附件详情

一、项目概要:
项目为医院住院楼中央空调系统、机械通风系统及机械排烟系统设计,地上10层......
二、空调系统:
1.夏季主要采用变频多联式中央空调系统加新风的空调方式。
2.多联式空调系统各房间的空调室内机主要采用四面出风吸顶式或风管侧送风式......
三、通风系统:
1.每层均设置新风系统。
2.卫生间机械排风系统。
3.地下汽车库设置机械排风系统与火警时排烟系统合用......

图纸共23张。

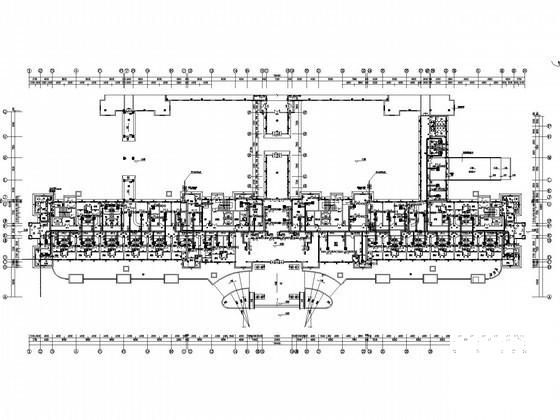

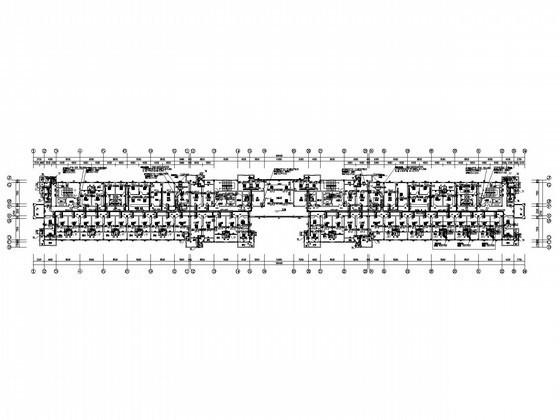

空调通风、排烟平面图

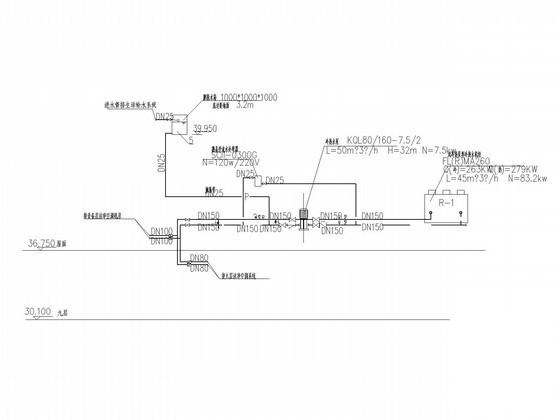

空调水路系统原理图

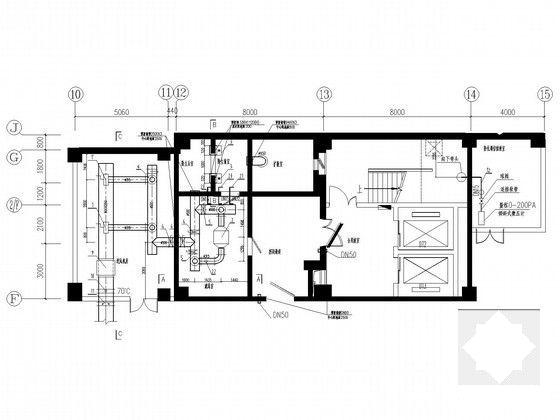

人防进风口部大样图

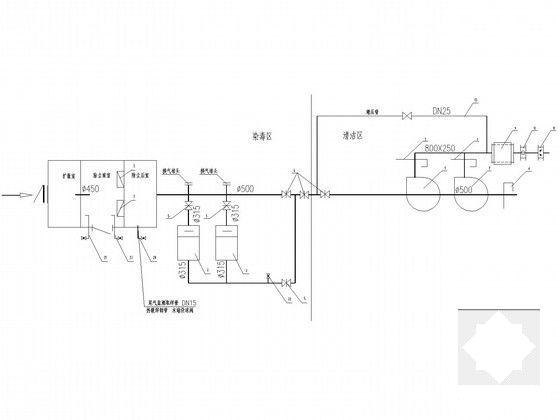

人防进风口部原理图

地下室平时通风平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 医院中央空调设计 - 1
    医院中央空调设计 - 1
  • 医院中央空调设计 - 2
    医院中央空调设计 - 2
  • 医院中央空调设计 - 3
    医院中央空调设计 - 3
  • 医院中央空调设计 - 4
    医院中央空调设计 - 4
  • 医院中央空调设计 - 5
    医院中央空调设计 - 5
  • 医院中央空调设计 - 6
    医院中央空调设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
