14层宾馆中央空调及通风排烟系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:宾馆
  • 建筑高度类型:高层建筑
  • 建筑设计面积:15000平方米
  • 建筑地上层数:14层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:双管制
  • 送风方式:散流器送风

附件详情

  • 中央空调设计与施工说明
  • 三层风管平面图
  • 十四层水管平面图
  • 制冷机房水管道平面图
  • 制冷机房排水明沟平面图
  • 制冷机房空调水系统工艺流程图
  • 四层风管平面及冷却塔平面位置图
  • .......

附件详情

一、项目概要:
该项目为宾馆,地上十四层,地下一层,建筑面积约为15000m平方米.....
二、冷热源:
1.制冷机组选用蒸汽溴化锂吸收式制冷机组2台,空调制热采用汽水换热器
......
三、空调系统:
空调水系统采用双管系统,均采用风机盘管加新风的空调系统.,其中空调新风系统采用低速风管空气系统,空调冷冻水系统采用数字定压机组,冷却水系统,在机组入口侧设电子水处理仪装置......
四、通风及防排烟系统:
局部正压送风系统,自然排烟,地下室设备用房采用机械排烟系统同时设置机械补风系统.......

图纸共17张。

制冷机房空调水系统工艺流程图

冷热水泵基础平面图

制冷机房水管道平面图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

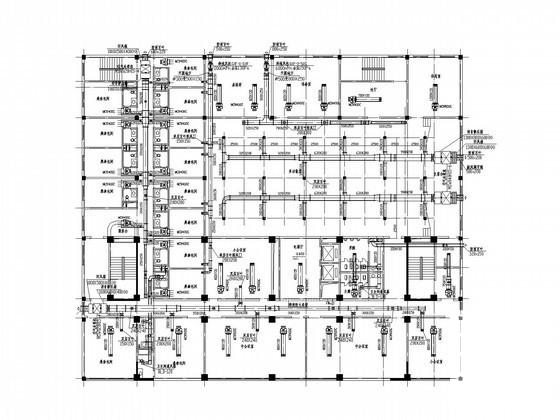

  • 14层宾馆中央空调及通风排烟系统设计CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
