多层财政大楼中央空调及防排烟施工设计大样图

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:9110.37平方米
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:扩初图,施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 空调系统:空气-水系统
  • 送风方式:散流器送风

附件详情

  • 风平面图
  • 水平面图
  • 制冷热机房热力流程图
  • 空调系统流程图
  • 大样图 正压送风系统图

附件详情

该项目为某县财政局财政审计办公楼,该项目七层,高度26.70m,建筑面积9110.37m^2。暖通设计范围包括办公楼的中央空调和 通风防排烟 系统。
设计内容: 通风系统设计范围为地下室车库、变配电室、水泵房、柴油发电机房的排风设计及各层卫生间的排气。 空调系统设计范围为一~七层的空调系统设计,夏季制冷、冬季制热。

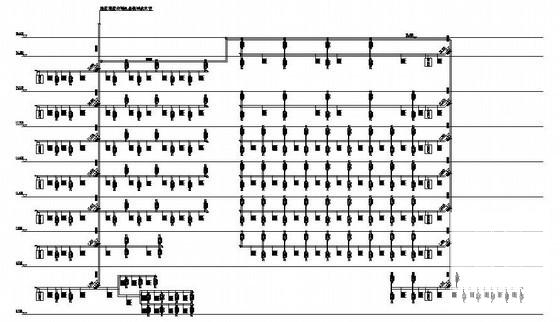

空调系统流程图

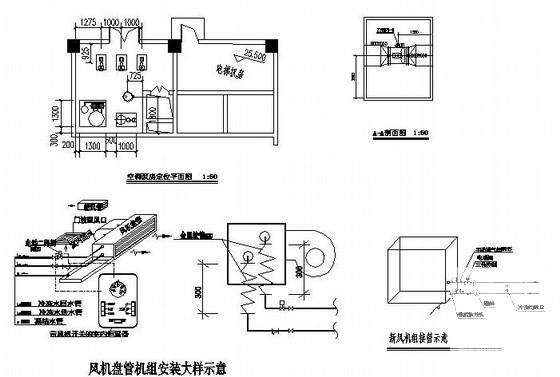

风机盘管机组安装大样示意

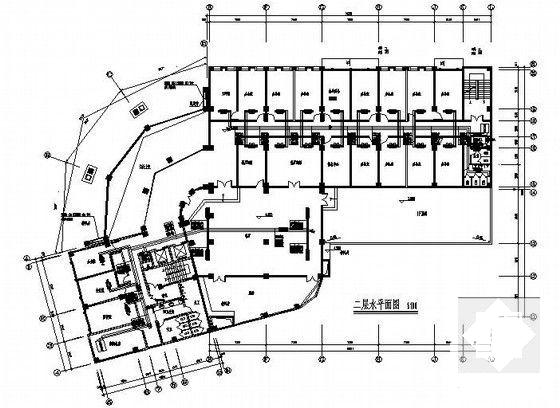

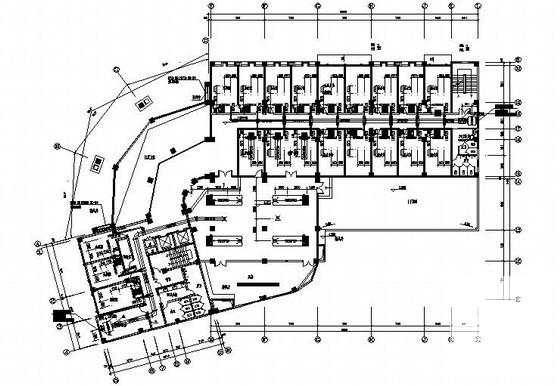

二层水平面图

设计施工图

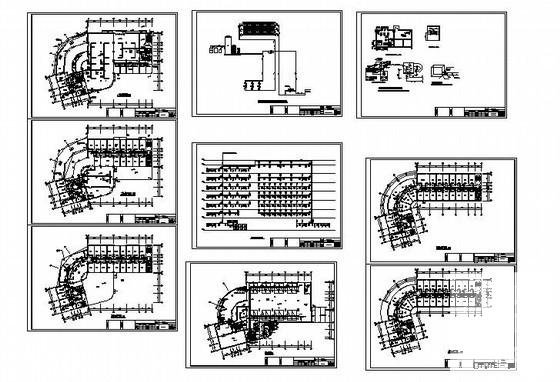

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
