8层住院门诊综合大楼空调系统设计CAD施工图纸(电力系统)

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度:高层建筑
  • 建筑面积:8544平方米
  • 地上层数:8层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 设计内容:空调
  • 送风方式:散流器送风
  • 项目地址:江西

附件详情

  • 空调施工设计说明
  • 一层空调风管
  • 二层空调风管平面布置图
  • 三层空调风管平面布置图
  • 四层空调风管平面布置图
  • 五~七层空调风管平面布置图
  • 八层空调风管平面布置图
  • 一层空调管道平面布置图
  • 二层空调管道平面布置图
  • 三层空调管道平面布置图
  • 四层空调管道平面布置图
  • 五~七层空调管道平面布置图
  • 八层空调管道平面布置图
  • 屋顶空调平面布置图
  • 空调通风设备主要材料表及图例说明

附件详情

一、项目概要:
建筑总面积:约8544m2,地面八层...
二、空调系统:
1.大楼功能要求设置直流变频中央空调系统,二~八层设置新风系统,其他房间开窗换新风。
2.空调设计室内机总制冷负荷为:1202KW,所有房间空调送回风均采用侧送底回的方式,回风必须加设回风箱...
三、电力系统:
1. 系统:空调室外机电源均为三相380V,空调内机电源均为单相220V。
2.弱电系统:空调室内机控制全部采用线控开关控制...

编制于2010年 图纸共15张。

二层空调管道平面布置图

新风机铜管连接示意图

一层空调风管平面布置图

屋面空调平面布置图

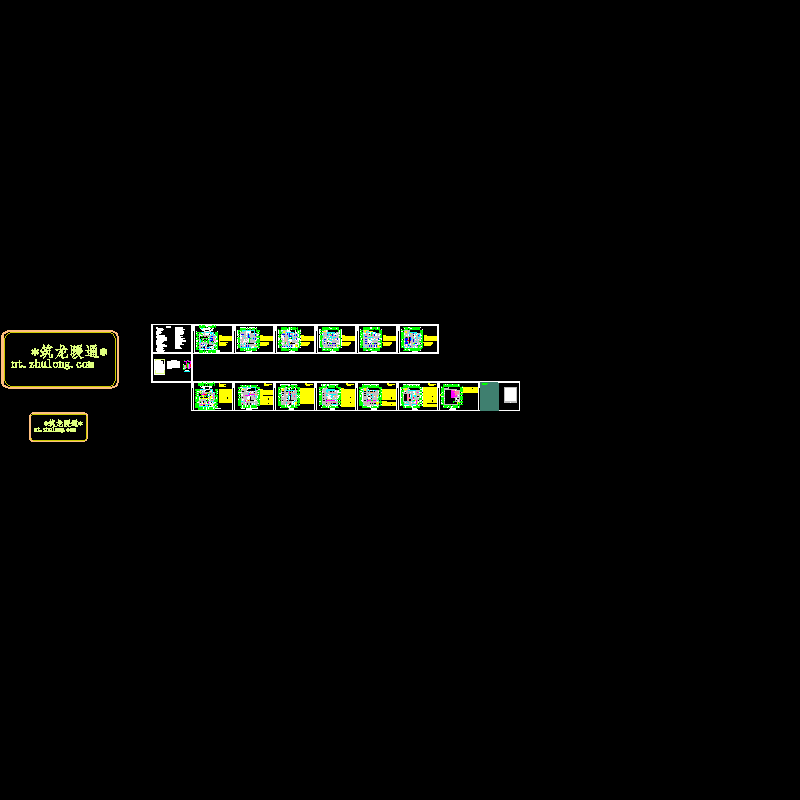

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 8层住院门诊综合大楼空调系统设计CAD施工图纸(电力系统) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
